상세 정보 |
|||
| 증폭기용: | 차단 | 회로 수: | 1 |
|---|---|---|---|
| 이득 대역폭 제품: | 1 마하즈 | 경향 - 입력 바이어스: | 60µA |
| 전압 - 입력옵셋: | 50 uV | 경향 - 공급: | 5.9mA |
| 경향 - 출력 / 채널: | 13mA | 전압 - 공급 전폭 (민): | 3 Ｖ |
| 전압 - 공급 전폭 (맥스): | 5.5V | ||
제품 설명

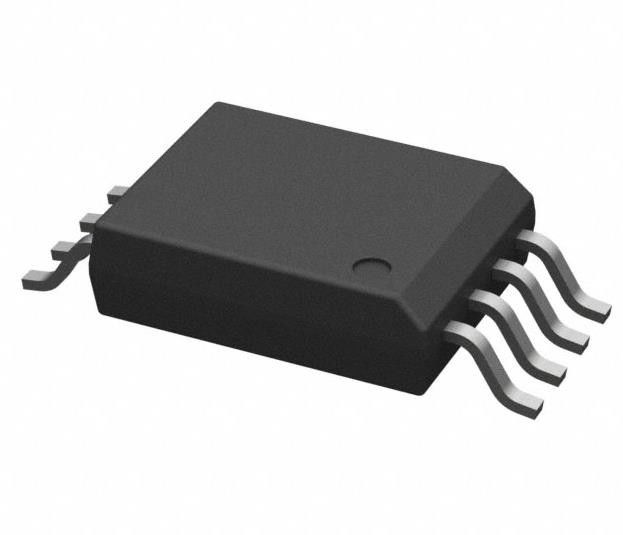

AMC1301DWVR 격리 통합 회로 칩 증폭기 1 회로 8-SOIC
스펙 AMC1301DWVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 기기, OP 앰프, 버퍼 앰프 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 증폭기 유형 | 격리 |
| 회로 수 | 1 |
| 출력 유형 | - |
| 매출율 | - |
| 광역폭을 늘리는 제품 | 1MHz |
| 전류 - 입력 편차 | 60μA |
| 전압 - 입력 오프셋 | 50μV |
| 전류 - 공급 | 5.9mA |
| 전류 - 출력 / 채널 | 13mA |
| 전압 - 공급 범위 (분) | 3V |
| 전압 - 공급 범위 (최대) | 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | AMC1301 |
특징AMC1301DWVR
• 셔트 저항을 사용하여 전류 측정에 최적화된 ±250mV 입력 전압 범위
• 고정 전력: 8.2V/V
낮은 DC 오류:
오프셋 오류: ±0.2mV (최대)
오프셋 드리프트: ±3 μV/°C (최대)
이득 오류: ±0.3% (최대)
이득 유동: ±50ppm/°C (최대)
비선형성: 0.03% (최대)
• 높은 편과 낮은 편에서 3.3V 작동
• 시스템 수준의 진단 기능
• 안전 관련 인증:
DIN EN IEC 60747-17 (VDE 0884-17) 에 따라 7070-VPK 강화 된 격리
5000-VRMS 격리 1분 동안 UL1577
• 확장 된 산업 온도 범위에서 완전히 지정: 40 °C ~ + 125 °C
의 적용AMC1301DWVR
• 션트 저항 기반 전류 감지
모터 드라이브
주파수 인버터
- 끊김 없는 전원 공급
환경 및 수출 분류AMC1301DWVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
