상세 정보 |
|||
| 빈도: | 2MHz | 전압 - 공급: | 3V ~ 18V |
|---|---|---|---|
| 경향 - 공급: | 15 uA | 작동 온도: | -55°C ~ 125°C |
| 패키지 / 케이스: | 16-SOIC (0.295", 7.50mm 너비) | 종류: | 프로그래머블 타이머 |
제품 설명

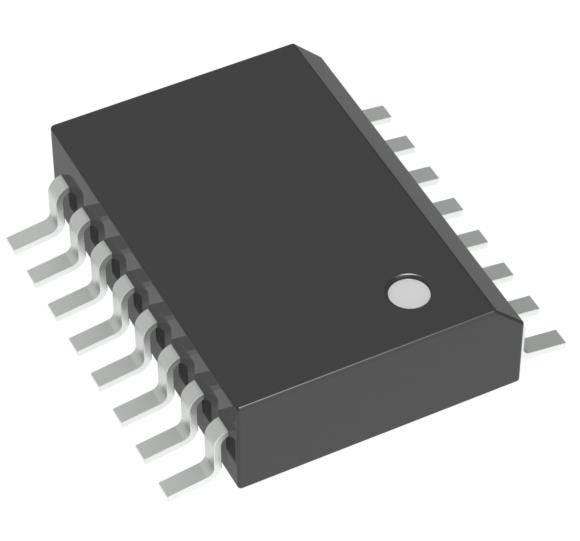

MC14536BDWG 프로그래밍 가능한 타이머 IC 2MHz 16-SOIC 통합 회로 칩
스펙 MC14536BDWG
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 프로그래밍 가능한 타이머와 오시레이터 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 종류 | 프로그래밍 가능한 타이머 |
| 카운트 | - |
| 빈도 | 2MHz |
| 전압 - 공급 | 3V ~ 18V |
| 전류 - 공급 | 15μA |
| 작동 온도 | -55°C ~ 125°C |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | MC14536 |
특징MC14536BDWG
• 24개의 플립 플롭 단계 − 20에서 224까지 계산됩니다
• 4비트 선택 코드에 의해 선택 가능한 마지막 16 단계
• 8−바이패스 입력은 첫 번째 8 단계를 우회 할 수 있습니다.
• 입력값을 설정 및 재설정
• 시계 억제 및 오시레이터 억제 입력
• 칩 상 RC 오시레이터 조항
• 칩 내의 일정한 출력 장치
• 시계 조절 회로 는 매우 긴 상승 및 낙하 시간 으로 작동 할 수 있다
• 테스트 모드는 빠른 테스트 시퀀스를 허용합니다.
공급 전압 범위 = 3.0 Vdc ~ 18 Vdc
• 2개의 저전력 TTL 부하 또는 1개의 저전력 Schottky TTL 부하를 지정 온도 범위 이상으로 구동할 수 있다.
• NLV 사전은 자동차 및 다른 애플리케이션을 위해 고유한 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q100 자격 및 PPAP가 가능합니다.
• 이 장치들은 Pb-Free이며 RoHS를 준수합니다.
의 적용MC14536BDWG
MC14536B 프로그래밍 타이머는 24 단계의 바이너리 리플 카운터로 16 단계의 바이너리 코드로 선택할 수 있습니다.
환경 및 수출 분류MC14536BDWG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
