상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 4 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 4 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 12mA, 12mA | 전압 - 공급: | 2.7V ~ 3.6V |
| 작동 온도: | -40°C ~ 85°C | 패키지 / 케이스: | 48-TFSOP (0.240", 6.10mm 너비) |
제품 설명

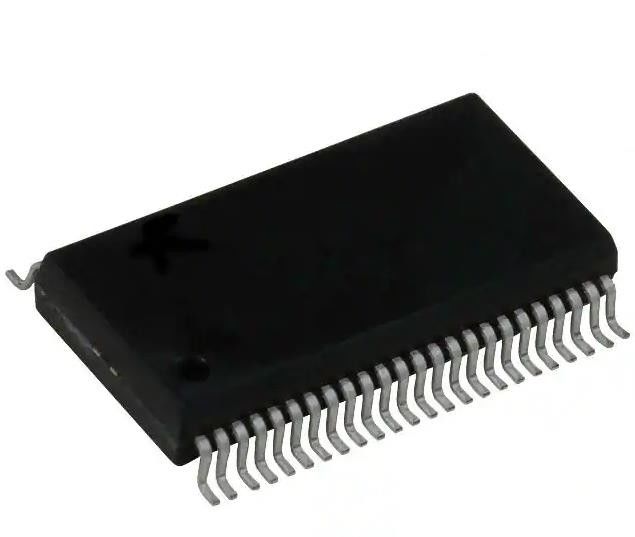

74LVTH162244DGGRG4 버퍼 비 인버팅 4 요소 4 비트 각 요소 3 상태 출력
스펙 74LVTH162244DGGRG4
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVTH |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 4 |
| 에레먼트 당 비트 수 | 4 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 12mA, 12mA |
| 전압 - 공급 | 2.7V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-TFSOP (0.240", 6.10mm 너비) |
| 공급자의 장치 패키지 | 48-TSSOP |
| 기본 제품 번호 | 74LVTH162244 |
특징 74LVTH162244DGGRG4
•텍사스 인스트루먼트 위드버스TM 가족
• 출력 포트 는 22-Ω 시리즈 에 해당 되는 저항 을 가지고 있으므로 외부 저항 이 필요 하지 않습니다
• 혼합 모드 신호 작동을 지원합니다. (3.3-V VCC와 함께 5-V 입력 및 출력 전압)
• 2.7V 이하의 비규제 배터리 작동을 지원합니다.
• 전형적인 VOLP (출력 지상 반사) <0.8 V VCC = 3.3 V, TA = 25 °C
• 시작 및 전원 3 상태 지원 뜨거운 삽입
• 데이터 입력에 버스 보유 외부 당겨 / 당겨 저항의 필요를 제거
• 분산 된 VCC 및 GND 핀은 고속 전환 소음을 최소화합니다.
• 플로우 트루 아키텍처로 PCB 레이아웃을 최적화
• 랩업 성능은 JESD 17 당 500mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
2000-V 인체 모델 (A114-A)
200V 기계 모델 (A115-A)
의 적용 74LVTH162244DGGRG4
"LVTH162244 장치는 저전압 (3.3V) VCC 동작을 위해 설계된 16비트 버퍼와 라인 드라이버이지만 5V 시스템 환경에 TTL 인터페이스를 제공할 수 있습니다.
환경 및 수출 분류74LVTH162244DGGRG4
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
