상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 80 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 34A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 8m옴 @ 17A, 10V |
| Id에 있는 Vgs(th) (맥스): | 4V @ 500µA | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 35 nC |
제품 설명

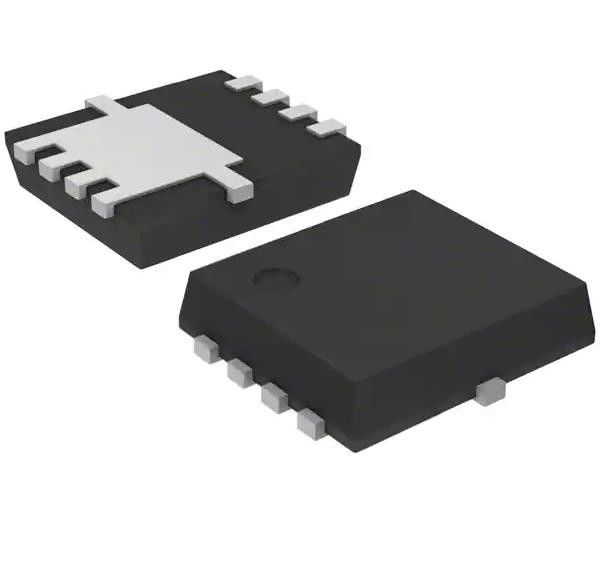

TPH8R008NH,L1Q N 채널 80V 34A (Tc) 1.6W (Ta), 61W (Tc) 표면 장착 8-SOP
스펙TPH8R008NH,L1Q
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | U-MOSVIII-H |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 80V |
| 전류 - 연속 배수 (Id) @ 25°C | 34A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 8mOhm @ 17A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 500μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 35nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 3000pF @ 40V |
| FET 특징 | - |
| 전력 분산 (최대) | 1.6W (Ta), 61W (Tc) |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-SOP 어드밴스 (5x5) |
| 패키지 / 케이스 | 8-PowerVDFN |
| 기본 제품 번호 | TPH8R008 |
특징 TPH8R008NH,L1Q
(1) 작고 얇은 패키지
(2) 초고속 전환
(3) 작은 게이트 전하: QSW = 13 nC (typ.)
(4) 저수출 소스 전원 저항: RDS ((ON) = 6.6 mΩ (typ.) (VGS = 10 V)
(5) 낮은 누출 전류: IDSS = 10 μA (최대) (VDS = 80 V)
(6) 강화 모드: Vth = 2.0~4.0V (VDS = 10V, ID = 0.5mA)
의 적용 TPH8R008NH,L1Q
• DC-DC 변환기
• 전압 조절기 를 전환 하는 것
• 자동차 운전자
환경 및 수출 분류TPH8R008NH,L1Q
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
