상세 정보 |
|||
| 출력의 수: | 1 | 비율 - 입력:출력: | 0.042361111 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 출력 유형: | P-채널 |
| 인터페이스: | ON | 전압 - 부하: | 1V ~ 3.6V |
| 경향 - 출력 (맥스): | 500mA | (Typ) 위의 Rds: | 78m옴 |
제품 설명

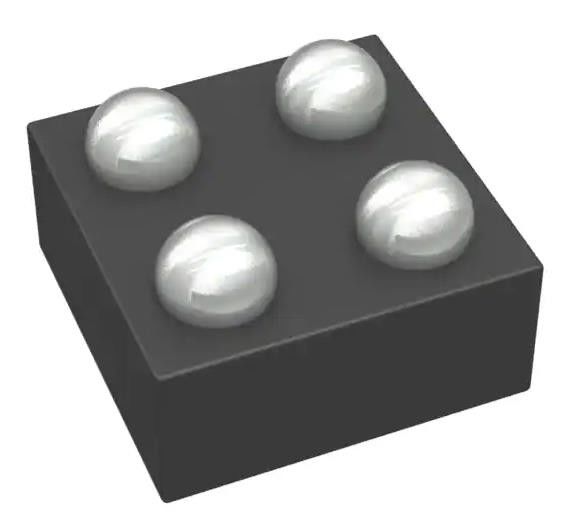

TPS22901YFPR IC 칩 전원 스위치/드라이버 1:1 P 채널 500mA 4-DSBGA
스펙TPS22901YFPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | P 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 1V ~ 3.6V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 500mA |
| Rds ON (형) | 78mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 매출율 조절 |
| 결함 보호 | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 4-DSBGA |
| 패키지 / 케이스 | 4-XFBGA, DSBGA |
| 기본 제품 번호 | TPS22901 |
특징 TPS22901YFPR
• P 채널 로드 스위치
• 낮은 입력 전압: 1V ~ 3.6V
• ON 저항 (유형적 값)
VIN = 3.6 V에서 rON = 78 mΩ
VIN = 2.5V에서 rON = 93mΩ
VIN = 1.8V에서 rON = 109 mΩ
VIN = 1.2 V에서 rON = 146 mΩ
500mA 최대 연속 스위치 전류
• 평온 전류: 1.8V에서 82nA
• 종료 전류: 1.8V에서 44nA
• 낮은 제어 입력 임계 1.2-V, 1.8-V, 2.5-V 및 3.3-V 논리 사용 가능
• 급류 를 방지 하기 위해 제어 된 스레브 속도
VIN = 1.8 V (TPS22901/2) 에서 tr = 40 μs
VIN = 1.8V (TPS22902B) 에서 tr = 220 μs
• 빠른 출력 방출 (TPS22902/2B)
• ESD 성능 테스트 JESD 22 ∼ 2000-V 인체 모델 (A114-B, 클래스 II)
1000V 충전 장치 모델 (C101)
• 4핀 웨이퍼 칩 규모 DSBGA 패키지
0.8mm × 0.8mm, 0.4mm 피치, 0.5mm 높이 (YFP)
의 적용 TPS22901YFPR
• 개인 디지털 보조기 (PDA)
• 휴대 전화
• GPS 장치
• MP3 플레이어
• 디지털 카메라
• 주변 포트
• 휴대용 기기
• RF 모듈
환경 및 수출 분류TPS22901YFPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
