상세 정보 |
|||
| 주도 구성: | 하프-브리지 | 채널형: | 독립형 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 게이트 타입: | 엔-채널 MOSFET |
| 전압 - 공급: | 8V ~ 17V | 로직 전압 - VIL, VIH: | 0.8V, 2.5V |
| 전류 - 피크 출력 (원천, 싱크): | 3A, 3A | 높은 쪽 전압 - 맥스 (띄우기): | 120 Ｖ |
제품 설명

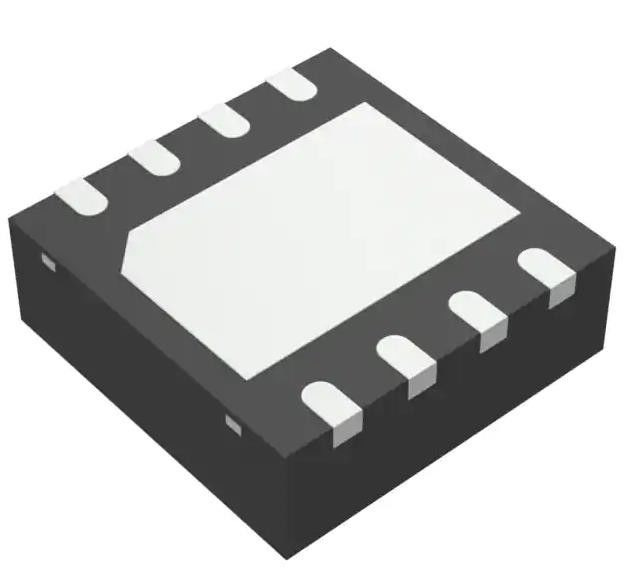

UCC27201ADRMR 반대교 게이트 드라이버 IC 비회전 8-VSON (4x4)
스펙 UCC27201ADRMR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 구동 구성 | 반대교 |
| 채널 유형 | 독립적 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 8V ~ 17V |
| 논리 전압 - VIL, HIV | 0.8V, 2.5V |
| 전류 - 최고출력 (원, 싱크) | 3A, 3A |
| 입력 타입 | 반전되지 않는 것 |
| 높은 측면 전압 - 최대 (부트스트랩) | 120V |
| 상승 / 하락 시간 (형) | 8n, 7n |
| 작동 온도 | -40°C ~ 140°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-VDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-VSON (4x4) |
| 기본 제품 번호 | UCC27201 |
특징 UCC27201ADRMR
* 2개의 N 채널 MOSFET을 높고 낮게 구동합니다.
* HS (-18V) 에서 음전압 처리
* 최대 부팅 전압 120V
* 최대 VDD 전압 20V
* 0.65V VF, 0.6-Q RD 보트스트랩 다이오드
* 1MHz 이상 작동
* 20-ns 전파 지연 시간
* 3-A 싱크, 3-A 소스 출력 전류
* 1000pF 부하로 8-ns 상승/7-ns 추락 시간
* 1-ns 지연 일치
* 높은 측면과 낮은 측면 드라이버에 대한 저전압 잠금
* 8-핀 SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) 및 SON-10 ((DPR) 패키지로 제공됩니다.
* -40°C에서 140°C까지
의 적용 UCC27201ADRMR
* 통신, 데이터컴 및 상인 시장에 대한 전력 공급
* 하프 브리지 애플리케이션 및 풀 브리지 컨버터
고립된 버스 건축
* 두 개의 스위치 전향 변환기
* 액티브 클램프 전면 변환기
* 고전압 동기 벅 변환기
* D급 오디오 증폭기
환경 및 수출 분류UCC27201ADRMR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
