상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 독립형 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 게이트 타입: | N 채널, P 채널 MOSFET |
| 전압 - 공급: | 4.5V ~ 15V | 로직 전압 - VIL, VIH: | 1V, 2V |
| 전류 - 피크 출력 (원천, 싱크): | 4A, 4A | 상승 / 강하 시간 (Typ): | 20초, 15초 |
제품 설명

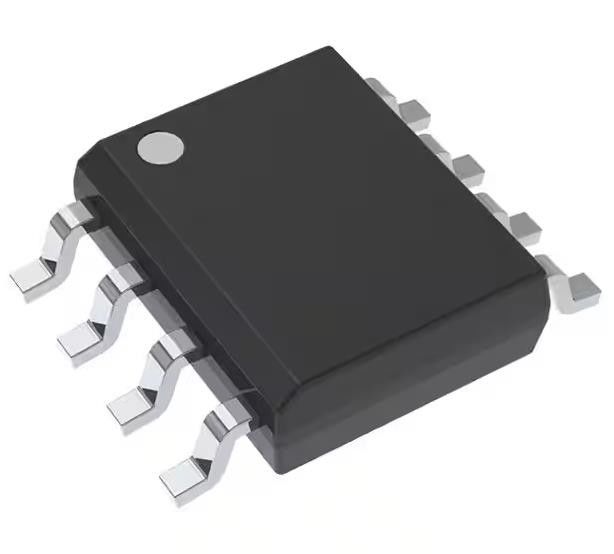

UCC37324DR 융합 회로 칩 낮은 측면 게이트 드라이버 IC 비 역 8-SOIC
스펙 UCC37324DR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 구동 구성 | 저쪽 |
| 채널 유형 | 독립적 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널, P 채널 MOSFET |
| 전압 - 공급 | 4.5V ~ 15V |
| 논리 전압 - VIL, HIV | 1V, 2V |
| 전류 - 최고출력 (원, 싱크) | 4A, 4A |
| 입력 타입 | 반전되지 않는 것 |
| 상승 / 하락 시간 (형) | 20초, 15초 |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | UCC37324 |
특징 UCC37324DR
• 바이-CMOS 출력 구조
• 밀러 플라토 지역에서 ±4 A 드라이브 전류
• 낮은 전압 에서도 일정한 전류
• 더 높은 드라이브 전류를 위한 병렬 출력
• MSOP-PowerPADTM 패키지로 제공됩니다.
• 공급 전압과 독립된 TTL/CMOS 입력
• 산업 표준 핀 아웃
의 적용 UCC37324DR
• 스위치 모드 전원 공급 장치
• DC-DC 변환기
• 태양광 인버터, 모터 제어, UPS
환경 및 수출 분류UCC37324DR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
