상세 정보 |
|||
| 단방향 채널: | 4 | 전압 - 역방향 스탠드오프(통상): | 5.5V |
|---|---|---|---|
| 전압 - 고장(최소): | 6V | 전압 - 립에 있는 클램핑 (맥스): | 4.1V |
| 전류 - 피크 펄스(10/1000µs): | 4A(8/20μs) | 전원 라인 보호: | 네 |
| 신청서: | 범용 | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

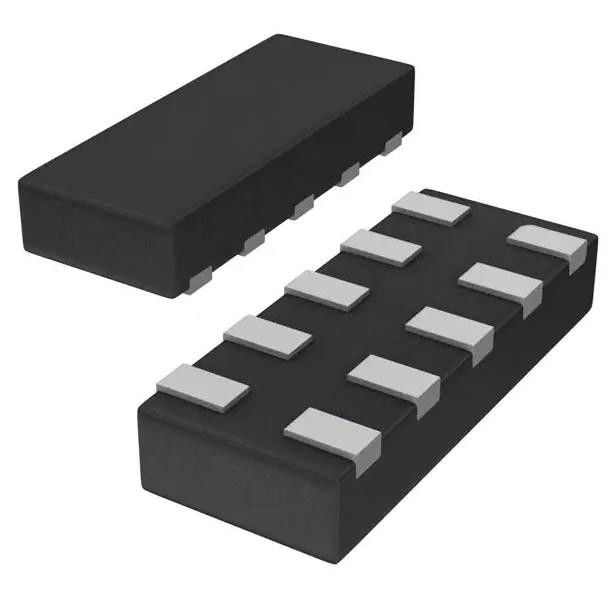

IP4294CZ10-TBR,115 4.1V 클램프 4A (8/20μs) Ipp Tvs 다이오드 표면 마운트 DFN2510A-10
스펙 IP4294CZ10-TBR115
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 넥스페리아 USA Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 종류 | 스티어링 (레일-레일) |
| 단방향 채널 | 4 |
| 전압 - 역 정지 (형) | 5.5V |
| 전압 - 분해 (분) | 6V |
| 전압 - 클램핑 (최대) @ Ipp | 4.1V |
| 전류 - 피크 펄스 (10/1000μs) | 4A (8/20μs) |
| 전력 - 최고 펄스 | - |
| 전력선 보호 | 네 |
| 신청서 | 일반적 목적 |
| 용량 @ 주파수 | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-XFDFN |
| 공급자의 장치 패키지 | DFN2510A-10 |
| 기본 제품 번호 | IP4294 |
특징 IP4294CZ10-TBR115
* USB 2.0 및 SuperSpeed USB 3에 대한 시스템 ESD 보호0, HDMI, 디스플레이 포트, eSATA 및 LVDS
* IEC 61000-4-2 레벨 4를 초과하는 10 kV의 하류 ESD 보호를 위해 철도-철도 융합 클램핑 다이오드를 갖춘 모든 신호 라인
* 0.5mm 추적 간격이 일치합니다.
* 0.05 pF의 신호 쌍 사이의 일치 용량과 신호 라인
* 각 채널에 대한 0.5 pF의 라인 용량
* 디자인 친화적 인 신호 라우팅
의 적용 IP4294CZ10-TBR115
* TV 및 모니터
* DVD 녹음기와 플레이어
* 노트북, 메인 보드 그래픽 카드 및 포트
* 셋톱 박스 및 게임 콘솔
환경 및 수출 분류IP4294CZ10-TBR115
| 관리자: | |
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
