상세 정보 |
|||
| 내부 스위치: | 네 | 전압 - 고장: | 700V |
|---|---|---|---|
| 토폴로지: | 달러, 인버스 컨버터, 플라이백 | 듀티 싸이클: | 69% |
| 주파수 - 스위칭: | 66kHz | 결함 예방: | 기온, 단락 회로 위에서, 전류 제한, 개방 루프 |
| 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) | 출력 격리: | 비고립형입니다 |
제품 설명

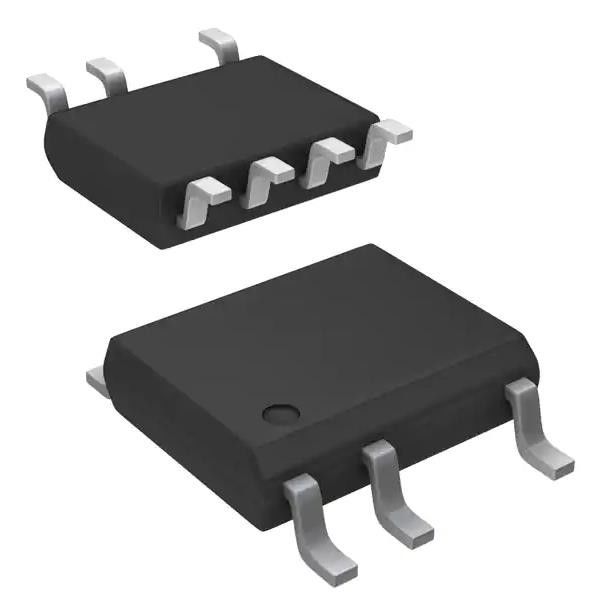

LNK304DG-TL 변환기 오프라인 Buck Buck-Boost 플라이백 토폴로지 66kHz SO-8C
스펙 LNK304DG-TL
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| AC DC 변환기, 오프라인 스위치 | |
| Mfr | 전력 통합 |
| 시리즈 | LinkSwitch®-TN |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 격리 | 고립되지 않은 |
| 내부 스위치 (s) | 네 |
| 전압 - 고장 | 700V |
| 토폴로지 | 벅, 벅-부스트, 플라이백 |
| 전압 - 공급 (Vcc/Vdd) | - |
| 작업 주기는 | 69% |
| 주파수 - 전환 | 66kHz |
| 결함 보호 | 전류 제한, 오픈 루프, 과온, 단회로 |
| 제어 기능 | - |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비), 7 리드 |
| 공급자의 장치 패키지 | SO-8C |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | LNK304 |
특징 LNK304DG-TL
• 가장 저렴한 비용과 부품 수 버크 변환 솔루션
• 단회로 및 오픈 루프 결함 보호를 위해 완전히 통합 된 자동 재시작
• LNK302는 매우 낮은 시스템 비용을 위해 자동 재시작 없이 단순화된 컨트롤러를 사용합니다.
의 적용 LNK304DG-TL
• 가전 및 타이머
• LED 드라이버 및 산업 제어 장치
환경 및 수출 분류LNK304DG-TL
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
