상세 정보 |
|||
| 출력 유형: | 트랜지스터 드라이버 | 기능: | 내려오다 |
|---|---|---|---|
| 출력 단계: | 3 | 출력의 수: | 3 |
| 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 24V | 주파수 - 스위칭: | 250kHz ~ 750kHz |
제품 설명
LTC3853EUJ#TRPBF 컨트롤러 IC Buck 규제자 양성 출력 단계 아래 DC-DC
스펙 LTC3853EUJ#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 3 |
| 출력 단계 | 3 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 24V |
| 주파수 - 전환 | 250kHz ~ 750kHz |
| 작업 주기 (최대) | 98% |
| 동시 수정기 | 네 |
| 클럭 동기화 | 아니 |
| 일련 인터페이스 | - |
| 제어 기능 | 전류 제한, 활성화, 주파수 제어, 전력 좋은, 부드러운 시작, 추적 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

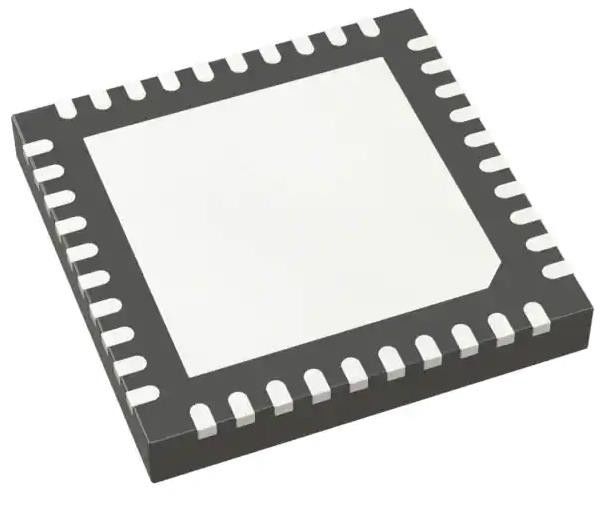

| 패키지 / 케이스 | 40-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 40-QFN (6x6) |
| 기본 제품 번호 | LTC3853 |
특징 LTC3853EUJ#TRPBF
* 3개의 120° 단계 컨트롤러가 필요한 입력 용량과 전원 공급 장치로 인한 소음을 줄입니다.
* 180° 듀얼 패스 컨트롤러와 단일 패스 컨트롤러로 구성할 수 있습니다
* 3단계는 13.5V 출력까지 조절할 수 있습니다
* 높은 효율성: 최대 92%
* RSENSE 또는 DCR 전류 감지
* ±0.75% 0.8V 출력 전압 정확도
* 250kHz에서 750kHz까지 단계 잠금 고정 주파수
* 미리 편향된 출력을 지원합니다.
* 이중 N 채널 MOSFET 동기 드라이브
* 넓은 VIN 범위: 4.5V ~ 24V 작동 (28V Abs Max)
* 조절 가능한 소프트 시작 전류 램핑 또는 추적
* 폴드백 출력 전류 제한
* 출력 과전압 보호
* 듀얼 파워 좋은 출력 전압 모니터
* 40-리드 6mm × 6mm QFN 패키지
의 적용LTC3853EUJ#TRPBF
LTC®3853는 모든 Nchannel 동기 전력 MOSFET 단계를 구동하는 고성능의 세 배 출력 단계 전환 조절기입니다.
환경 및 수출 분류LTC3853EUJ#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
