상세 정보 |
|||
| 종류: | 시계 / 달력 | 특징: | 알람, 교차년, 정사각형 파동 출력, 트리클 충전기 |
|---|---|---|---|
| 시간표시 서식: | HH :MM :SS :hh (12/24 hr) | 날짜 양식: | YY-MM-DD-드드 |
| 전압 공급: | 2.7V ~ 3.3V | 전압 - 공급, 배터리: | 1.3V ~ 3.7V |
제품 설명

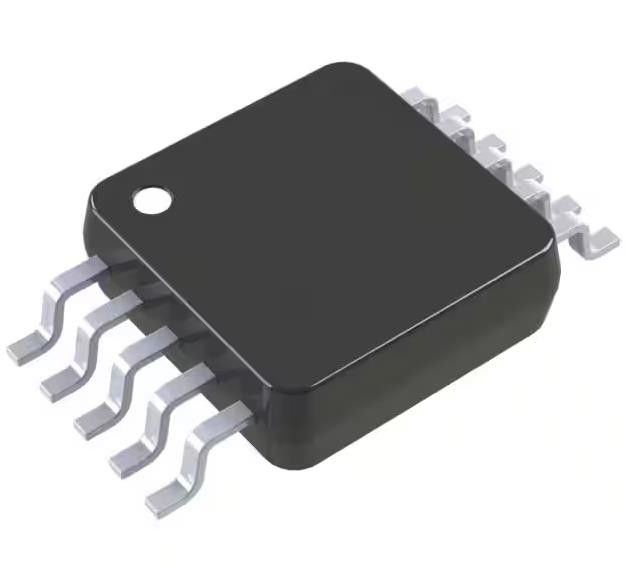

DS1390U-3+ 실시간 시계 (RTC) IC 시계/칼란 SPI 10-TFSOP, 10-MSOP
스펙 DS1390U-3+
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 실시간 시계 | |
| Mfr | 아날로그 디바이스 인크/맥심 통합 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 액티브 |
| 종류 | 시계/칼렌더 |
| 특징 | 알람, 교차년, 정사각형 파동 출력, 트리클 충전기 |
| 메모리 크기 | - |
| 시간 형식 | HH:MM:SS:hh (12/24 h) |
| 날짜 형식 | YY-MM-DD-dd |
| 인터페이스 | SPI |
| 전압 - 공급 | 2.7V ~ 3.3V |
| 전압 - 공급, 배터리 | 1.3V ~ 3.7V |
| 전류 - 시간 측정 (최대) | 125μA @ 2.7V ~ 3.3V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-TFSOP, 10-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 10-uMAX/uSOP |
| 기본 제품 번호 | DS1390 |
특징의DS1390U-3+
● 실시간 시계 는 초, 초, 분, 시간, 날, 날짜, 달, 해 의 백분의 일 을 계산 하며, 이승년 보상 은 2100 년 까지 유효 합니다
● 출력 핀은 32.768kHz, 8.192kHz, 4.096kHz 또는 1Hz의 프로그래밍 가능한 주파수 (DS1390/DS1393/ DS1394만) 로 구성할 수 있습니다.
● 하루 의 한 시간 에 해당 하는 경보
● 전력 고장 감지 및 스위치 회로
● 출력/부동된 입력 (DS1391/DS1393) 를 재설정
● SQW와 INT 출력 분리 (DS1392)
● 튀는 충전 능력
● SPI는 모드 0 및 2 (DS1394) 를 지원 합니다.
● SPI는 모드 1 및 3를 지원합니다. (DS1390/DS1391)
● 3선 인터페이스 (DS1392/DS1393)
● 3.0V 와 3.3V 에서 4MHz
● 1.8V 에서 1MHz
● 3개의 작동 전압: 1.8V ±5%, 3.0V ±10%, 2.97~5.5V (DS1394: 3.3V ±10%)
● 산업용 온도 범위: -40°C 에서 +85°C
● 인증을 받은 보증사 연구소 (UL)
설명 DS1390U-3+
● 휴대용 장치
● GPS/텔레매틱스 장치
● 시간 스탬핑
● 의약품
환경 및 수출 분류의DS1390U-3+
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
