상세 정보 |
|||
기억 영역형: | 비휘발성입니다 | 메모리 포맷: | 플래시 |
---|---|---|---|
기술: | 플래시 -도 또한 | 메모리 용량: | 512Mbit |
메모리구성: | 64M X 8 | 기억기접합: | SPI - 쿼드 입출력, QPI, DTR |
클럭 주파수: | 166 마하즈 | 페이지, 순환 주기 - 단어 씁니다: | 60us, 750us |
제품 설명

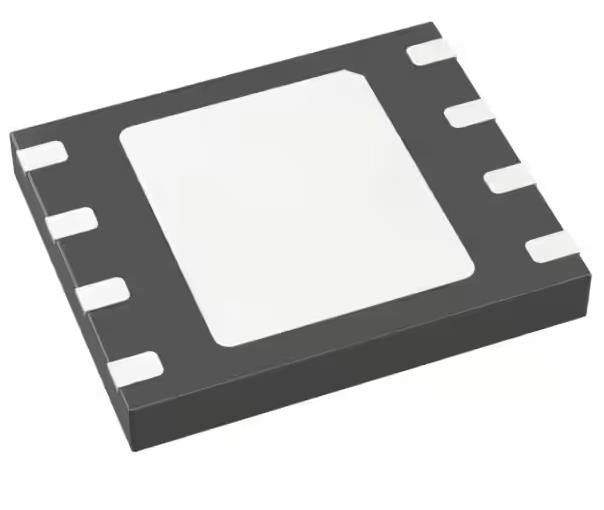

MX25L51245GZ2I-08G 플래시 - NOR 메모리 IC 512Mbit SPI - 쿼드 I/O QPI DTR 166 MHz
스펙 MX25L51245GZ2I-08G
유형 | 설명 |
분류 | 융합 회로 (IC) |
기억력 | |
기억력 | |
Mfr | 마크로닉스 |
시리즈 | MXSMIOTM |
패키지 | 트레이 |
메모리 타입 | 비휘발성 |
메모리 형식 | 플래시 |
기술 | 플래시 - NOR |
메모리 크기 | 512Mbit |
기억 조직 | 64M x 8 |
메모리 인터페이스 | SPI - 쿼드 I/O, QPI, DTR |
시계 주파수 | 166 MHz |
주기 시간 - 단어, 페이지 | 60μ, 750μ |
전압 - 공급 | 2.7V ~ 3.6V |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 |
패키지 / 케이스 | 8-WDFN 노출 패드 |
공급자의 장치 패키지 | 8-WSON (8x6) |
기본 제품 번호 | MX25L51245 |
특징의MX25L51245GZ2I-08G
• 연쇄 주변 인터페이스를 지원합니다 -- 모드 0 및 모드 3
• 단일 전원 공급 장치 작동
- 2.7에서 3.6 볼트 읽기, 삭제 및 프로그램 작업
• 536,870,912 x 1비트 구조
또는 268435,456 x 2비트 (두 개의 I/O 모드) 구조
또는 134,217,728 x 4비트 (4개의 I/O 모드) 구조
• 프로토콜 지원
- 단일 I/O, 듀얼 I/O 및 쿼드 I/O
• 100mA에서 -1V에서 Vcc +1V까지 보호 된 잠금
• SPI 모드에서 빠른 판독
- 모든 프로토콜에서 166MHz까지 클럭 주파수를 지원합니다
- 빠른 읽기, 2READ, DREAD, 4READ, QREAD 명령어를 지원합니다
- DTR (두 배 전송 속도) 모드를 지원합니다
- 빠른 판독 동작을 위해 구성 가능한 인형 사이클 번호
• 성능 향상 모드 - XIP (현장에서 실행) 를 지원합니다.
비명의MX25L51245GZ2I-08G
MX25L51245G는 512Mb 비트 Serial NOR 플래시 메모리로,108내부적으로 8 x 8입니다. 두 개 또는 네 개의 I/O 모드에서 구조가 268이 됩니다.435,456비트 x 2 또는 134,217,728 비트 x 4. MX25L51245G는 일련의 주변 장치 인터페이스와 소프트웨어 프로토콜을 갖추고 단일 I/O 모드에서 간단한 3 와이어 버스에서 작동 할 수 있습니다.세 버스 신호는 시계 입력 (SCLK), 일련 데이터 입력 (SI), 일련 데이터 출력 (SO). 장치에 대한 일련 액세스 CS # 입력으로 활성화됩니다.
환경 및 수출 분류의MX25L51245GZ2I-08G
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 3A991B1A |
HTSUS | 8542.32.0071 |
