상세 정보 |
|||
| 단방향 채널: | 2 | 전압 - 역방향 스탠드오프(통상): | 14.5V |
|---|---|---|---|
| 전압 - 고장(최소): | 17.1V | 전압 - 립에 있는 클램핑 (맥스): | 25V |
| 전류 - 피크 펄스(10/1000µs): | 1.6A | 전력 - 피크 펄스: | 40W |
| 신청서: | 자동차 | 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

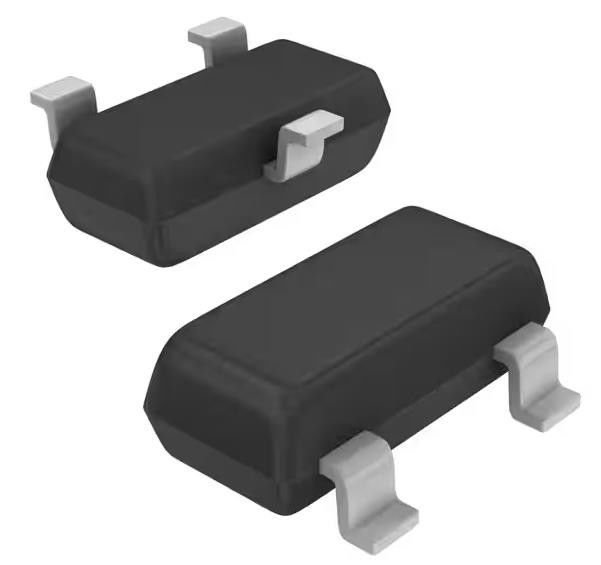

SZMMBZ18VALT1G 25V 클램프 1.6A Ipp Tvs 다이오드 표면 마운트 SOT-23-3
스펙 SZMMBZ18VALT1G
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 반 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 젠어 |
| 단방향 채널 | 2 |
| 전압 - 역 정지 (형) | 14.5V |
| 전압 - 분해 (분) | 17.1V |
| 전압 - 클램핑 (최대) @ Ipp | 25V |
| 전류 - 피크 펄스 (10/1000μs) | 1.6A |
| 전력 - 최고 펄스 | 40W |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | - |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 (TO-236) |
| 기본 제품 번호 | SZMMBZ18 |
특징의SZMMBZ18VALT1G
• SOT−23 패키지는 두 개의 분리된 일방적 구성 또는 단일 양방향적 구성을 허용합니다.
• 표준 제너 파업 전압 범위 − 5.6V ~ 47V
• 피크 전력 − 24 또는 40 W @ 1.0 ms (일방향), 그림 6 파형
• ESD 등급:
인체 모델별로 3B 클래스 (> 16 kV)
- 기계 모델별로 C 클래스 (> 400 V)
• IEC61000-4-2 레벨 4의 ESD 등급, ±30 kV 접촉 방출
최대 클램핑 전압 @ 최고 펄스 전류
• 낮은 누출 < 5.0A
• 발화성 UL 94 V−0
• SZ 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치들은 Pb-Free이며 RoHS를 준수합니다.
비명의SZMMBZ18VALT1G
이 이중 일체성 실리콘 제너 다이오드는 일시적 과전압 보호 기능을 필요로 하는 애플리케이션을 위해 설계되었습니다.
환경 및 수출 분류의SZMMBZ18VALT1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
