상세 정보 |
|||
| 종류: | 순차기 | 전압의 수는 모니터링했습니다: | 8 |
|---|---|---|---|
| 전압 - 한계: | 8 선택 가능한 임계 조합 | 출력: | 프로그램 가능합니다 |
| 작동 온도: | -40°C ~ 85°C (TA) | 장착형: | 표면 마운트 |
제품 설명

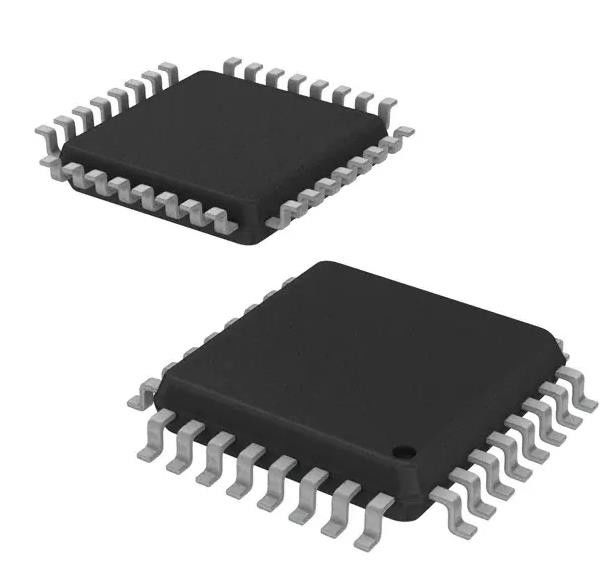

ADM1068ASTZ 융합 회로 칩 감독 프로그램 8 채널 32-LQFP
스펙 ADM1068ASTZ
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 감독자 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | 슈퍼 시퀀서® |
| 패키지 | 트레이 |
| 종류 | 시퀀서 |
| 모니터링 된 전압 수 | 8 |
| 전압 - 임계 | 8 선택 가능한 임계 조합 |
| 출력 | 프로그래밍 가능 |
| 재설정 | - |
| 타임아웃을 다시 설정합니다. | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-LQFP |
| 공급자의 장치 패키지 | 32-LQFP (7x7) |
| 기본 제품 번호 | ADM1068 |
특징의ADM1068ASTZ
* 최대 8개의 공급을 위한 완전한 감독 및 순서화 솔루션
* 8개의 공급 오류 탐지기가 모든 전압에서 0.5%의 정확도로 25°C에서 모든 전압과 온도에서 <1.0%의 정확도로 공급을 모니터링 할 수 있습니다.
* 4 개의 선택 가능한 입력 약소 장치로 VH에서 14.4 V까지 공급을 모니터링 할 수 있습니다.
* 4개의 듀얼 함수 입력, VX1에서 VX4 (VXx)
-0.573V와 1.375V 사이의 임계값을 가진 오류 탐지기를 공급하는 높은 임파던스 입력
* 8 개의 프로그래밍 가능한 드라이버 출력, PDO1 ~ PDO8 (PDOx)
- VDDCAP 또는 VPx로 구동되는 외부 당기는 밀어/당력 출력
- VDDCAP 또는 VPx에 약한 당기는 개방 컬렉터 외부 N-FET (PDO1에서 PDO6 만) 과 함께 사용하기 위해 내부 충전 펌프 높은 드라이브
* 시퀀싱 엔진 (SE) 은
* DOP 출력
- 입력 이벤트에 따라 상태 변경
- 보드의 복잡한 통제를 가능하게
- 전원 및 전원 다운 순서 제어
- 오류 발생 처리
- 경고를 받으면 발전을 중단한다
- 워치дог 기능은 SE에 통합될 수 있습니다.
- SMBus를 통해 시퀀싱의 프로그램 소프트웨어 제어
* 더 나은 과잉을 위해 VPx, VH의 가장 높은 것으로 작동하는 장치
* 사용자 EEPROM: 256 바이트
* 산업 표준 2선 버스 인터페이스 (SMBus)
* VH, VPx = 1.2 V로 PDO가 보장된 낮은
* 32 리드 7 mm × 7 mm LQFP에서 사용할 수 있습니다
비명의ADM1068ASTZ
* 중앙 사무실 시스템
* 서버/루터
* 다전압 시스템 라인 카드
* DSP/FPGA 공급 순서
* 마진 공급의 회로 내 테스트
환경 및 수출 분류의ADM1068ASTZ
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
