상세 정보 |
|||
| 증폭기용: | 현재감각 | 회로 수: | 1 |
|---|---|---|---|
| 출력 유형: | 싱글 엔드 | 슬루율: | 0.4V/us |
| 이득 대역폭 제품: | 80kHz | 경향 - 입력 바이어스: | 28 uA |
| 전압 - 입력옵셋: | 5 uV | 경향 - 공급: | 65µA |
제품 설명

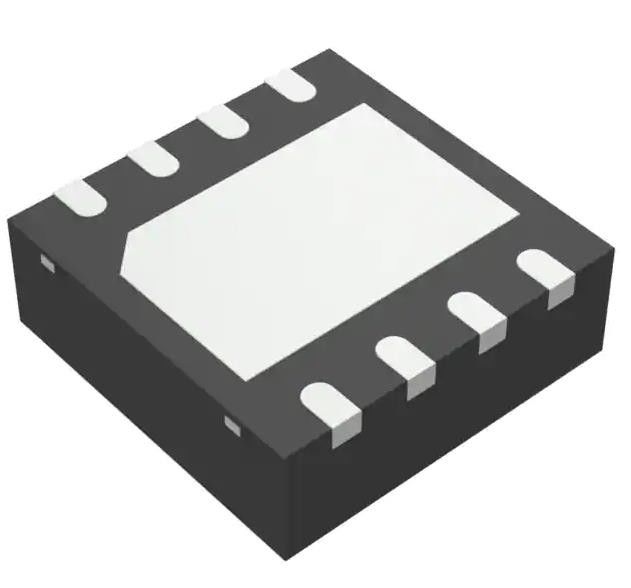

TPS28225TDRBRQ1 반 브리지 게이트 드라이버 IC 비 역동 8-SON (3x3)
스펙 TPS28225TDRBRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 구동 구성 | 반대교 |
| 채널 유형 | 동기화 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 4.5V ~ 8.8V |
| 논리 전압 - VIL, HIV | 0.8V, 2.1V |
| 전류 - 최고출력 (원, 싱크) | 2A, 2A |
| 입력 타입 | 반전되지 않는 것 |
| 높은 측면 전압 - 최대 (부트스트랩) | 33V |
| 상승 / 하락 시간 (형) | 10초, 10초 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-VDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-SON (3x3) |
| 기본 제품 번호 | TPS28225 |
특징의TPS28225TDRBRQ1
• 자동차용 용품
• 14ns 적응성 정전 시간으로 2개의 N 채널 MOSFET를 구동합니다.
• 넓은 게이트 드라이브 전압: 4.5V에서 8.8V까지 7V에서 8V에서 최고의 효율과 함께
• 넓은 전력 시스템 열차 입력 전압: 3V ~ 27V
• 넓은 입출력 PWM 신호: 2V에서 13.2V까지 진폭
• 1단계당 ≥40A 전류로 MOSFET을 구동할 수 있다.
• 고 주파수 작동: 14 ns 전파 지연 및 10 ns 상승 또는 하락 시간은 FSW를 최대 2 MHz까지 허용합니다.
• <30 ns의 입력 PWM 펄스를 전파할 수 있다.
• 낮은 측면 드라이버 싱크 온 저항 (0.4 Ω) 는 dV / dT 관련 샷 트러스 전류를 방지합니다.
• 전원 단계 종료를 위한 3 상태 PWM 입력
• 공간 절감 같은 핀에 좋은 (출력) 신호를 활성화 (입력) 및 전력
• 열 차단
• UVLO 보호
• 내부 부트스트랩 다이오드
• 경제적인 SOIC-8 및 3mm × 3mm VSON-8 패키지
• 높은 성능의 대체로 인기있는 3 상태 입력 드라이버
비명의TPS28225TDRBRQ1
• 아날로그 또는 디지털 제어 장치가 있는 다단계 DC-DC 변환기
• 격리된 부하점에 대한 동기 정렬
• 무선 충전 송신기
환경 및 수출 분류의TPS28225TDRBRQ1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
