상세 정보 |
|||
| 채널형: | 싱글 | 운전자들의 번호: | 1 |
|---|---|---|---|
| 게이트 타입: | IGBT, 엔-채널 MOSFET | 전압 - 공급: | 12V ~ 20V |
| 로직 전압 - VIL, VIH: | 0.8V, 2.5V | 전류 - 피크 출력 (원천, 싱크): | 290mA, 600mA |
| 입력 유형: | 비반전 | 높은 쪽 전압 - 맥스 (띄우기): | 600 Ｖ |
제품 설명

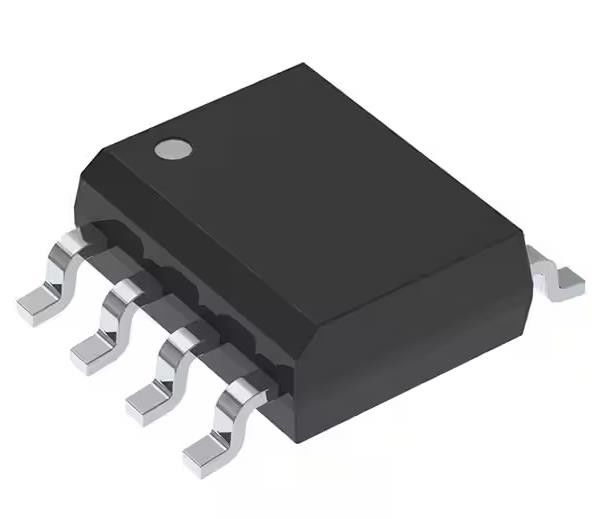

AUIRS2127STR 높은 측면 게이트 드라이버 IC 반전되지 않는 8-SOIC
스펙 AUIRS2127STR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 구동 구성 | 하이스 사이드 |
| 채널 유형 | 싱글 |
| 운전자 수 | 1 |
| 게이트 타입 | IGBT, N 채널 MOSFET |
| 전압 - 공급 | 12V ~ 20V |
| 논리 전압 - VIL, HIV | 0.8V, 2.5V |
| 전류 - 최고출력 (원, 싱크) | 290mA, 600mA |
| 입력 타입 | 반전되지 않는 것 |
| 높은 측면 전압 - 최대 (부트스트랩) | 600V |
| 상승 / 하락 시간 (형) | 80초, 40초 |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | AUIRS2127 |
특징의AUIRS2127STR
• 부트스트랩 동작을 위해 설계된 부동 채널
• +600V까지 완전 작동
• 음적 일시 전압을 견딜 수 있습니다.
• 애플리케이션 특수한 게이트 드라이브 범위: 모터 드라이브: 12V ~ 20V (AUIRS2127/AUIRS2128) 자동차: 9V ~ 20V (AUIRS21271/AUIRS21281)
• 저전압 차단
• 현재 보호 를 받는 것 보다 더 많은 식수 를 제거 하는 것
• 3.3V, 5V 및 15V 입력 로직 호환
• FAULT 리드는 종료가 발생했음을 나타냅니다.
출력과 입력 단계 (AUIRS2127/AUIRS21271)
• 입력과 함께 단계의 출력 (AUIRS2128/AUIRS21281)
• 납 없는, RoHS 준수
• 자동차 관련 자격*
비명의AUIRS2127STR
• 포크 리프트 모터 드라이브
• 수압 펌프
• 디사추레이션 탐지 기능이 있는 IGBT 드라이브
• 일반용 3단계 인버터
환경 및 수출 분류의AUIRS2127STR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
