상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 싱글 |
|---|---|---|---|
| 운전자들의 번호: | 1 | 게이트 타입: | IGBT, N채널, P채널 MOSFET |
| 전압 - 공급: | 4.5V ~ 18V | 로직 전압 - VIL, VIH: | 0.8V, 2.4V |
| 전류 - 피크 출력 (원천, 싱크): | 6A, 6A | 입력 유형: | 비반전 |
제품 설명

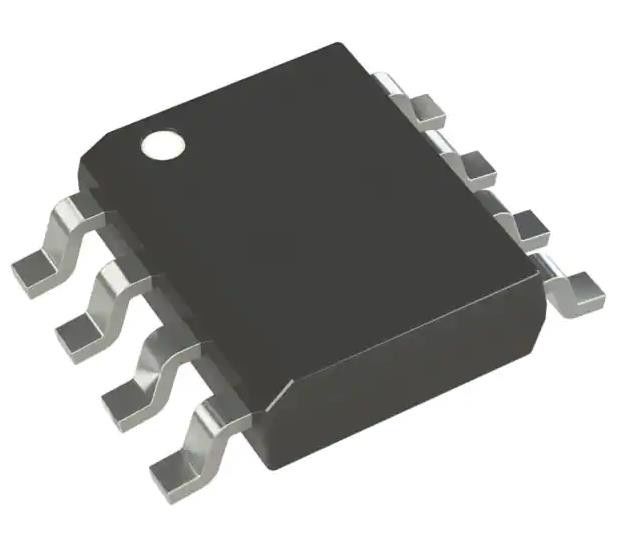

MCP1407T-E/SN 저변 게이트 통합 회로 칩 드라이버 IC 비 역 8-SOIC
스펙 MCP1407T-E/SN
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 구동 구성 | 저쪽 |
| 채널 유형 | 싱글 |
| 운전자 수 | 1 |
| 게이트 타입 | IGBT, N 채널, P 채널 MOSFET |
| 전압 - 공급 | 4.5V ~ 18V |
| 논리 전압 - VIL, HIV | 0.8V, 2.4V |
| 전류 - 최고출력 (원, 싱크) | 6A, 6A |
| 입력 타입 | 반전되지 않는 것 |
| 상승 / 하락 시간 (형) | 20초, 20초 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | MCP1407 |
특징의MCP1407T-E/SN
높은 최고 출력 전류: 6.0A (보통)
• 출력 단계에서의 낮은 샷 트러 / 크로스컨덕션 전류
• 넓은 입력 공급 전압 작동 범위:
- 4.5V에서 18V
• 높은 용량 로드 드라이브 능력:
- 2500 pF 20 ns
- 6800 pF 40 ns
• 짧은 지연 시간: 40 ns (보통)
• 상승/하락 시간
• 낮은 공급 전류:
- 로직과 함께 1 입력 130 μA (보통)
- 로직 ¥0 ¥ 입력 ¥ 35 μA (유형)
• 로치업 보호: 1.5A 역류를 견딜 수 있습니다
• 논리 입력 5V까지 부정적인 스윙을 견딜 수 있습니다
• TC4420/TC4429 장치와 호환되는 핀
• 공간 절약 8 핀 SOIC, PDIP 및 8 핀 6 x 5 mm DFN 패키지
비명의MCP1407T-E/SN
• 스위치 모드 전원 공급 장치
• 펄스 트랜스포머 드라이브
• 라인 운전자
• 모터 및 솔레노이드 드라이브
환경 및 수출 분류의MCP1407T-E/SN
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
