상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 구성: | (이원적인) 2 엔-채널 |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 60V | 전류 - 연속 드레인(Id) @ 25°C: | 230mA (Ta) |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 7.5옴 @ 50mA, 5V | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2V |
제품 설명

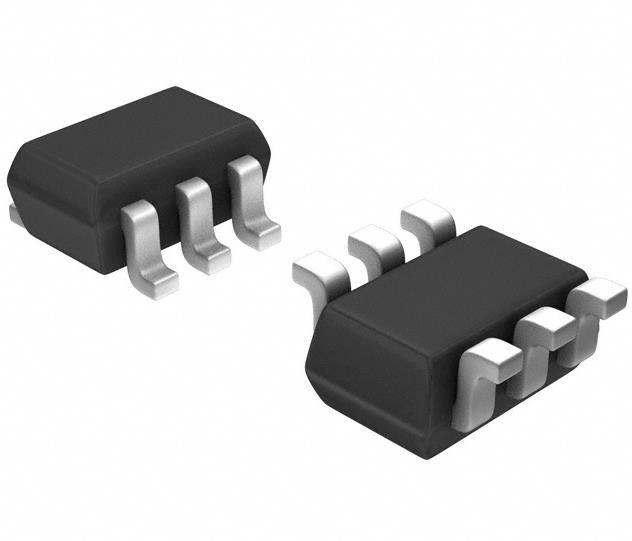

2N7002DWQ-13-F 모스페트 배열 60V 230mA (Ta) 310mW (Ta) 표면 마운트 SOT-363
스펙 2N7002DWQ-13-F
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| FET, MOSFET 배열 | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기술 | MOSFET (금속산화물) |
| 구성 | 2N 채널 (두중 채널) |
| FET 특징 | - |
| 소스 전압 (Vdss) | 60V |
| 전류 - 연속 배수 (Id) @ 25°C | 230mA (Ta) |
| Rds ON (Max) @ Id, Vgs | 7.5오hm @ 50mA, 5V |
| Vgs(th) (최대) @ Id | 2V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | - |
| 입력 용량 (Ciss) (Max) @ Vds | 50pF @ 25V |
| 전력 - 최대 | 310mW (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-TSSOP, SC-88, SOT-363 |
| 공급자의 장치 패키지 | SOT-363 |
| 기본 제품 번호 | 2N7002 |
특징 2N7002DWQ-13-F
• 이중 N 채널 MOSFET
• 저항력 이 낮다
• 낮은 포트 문점 전압
• 낮은 입력 용량
• 빠른 전환 속도
• 낮은 입력/출력 누출
• 초소 표면 장착 패키지
• 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
• 알로겐 및 안티몬이 없습니다.
의 적용 2N7002DWQ-13-F
• 운동 조절
• 전력 관리 기능
환경 및 수출 분류의2N7002DWQ-13-F
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
