상세 정보 |
|||
| 방향: | 위로 | 원소 수: | 1 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 5 | 재설정: | 비동기 |
| 타이밍: | 동기화 | 계산율: | 83 마하즈 |
| 트리거 타입: | 긍정, 부정 | 전압 - 공급: | 2 Ｖ ~ 6 Ｖ |
제품 설명

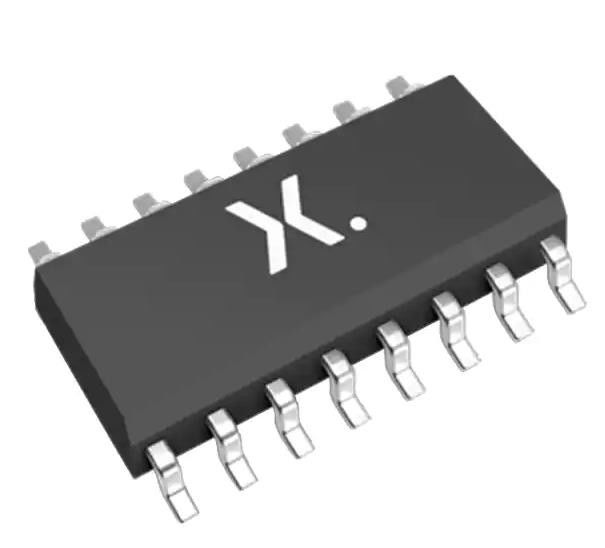

74HC4017D,653 카운터 IC 카운터, 10 년 1 요소 5 비트 긍정, 음 16-SO
스펙 74HC4017D653
| 유형 | 설명 |
| 논리 | |
| 카운터, 디바이더 | |
| Mfr | 넥스페리아 USA Inc. |
| 시리즈 | 74HC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 방향 | 위로 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 5 |
| 재설정 | 비동기 |
| 타이밍 | 동기화 |
| 계산율 | 83MHz |
| 트리거 타입 | 긍정, 부정 |
| 전압 - 공급 | 2V ~ 6V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SO |
| 기본 제품 번호 | 74HC4017 |
특징 74HC4017D653
• 2.0V에서 6.0V까지 폭 넓은 공급 전압 범위
• CMOS 저전력 소모
• 높은 소음 방지력
• JESD 78 클래스 II 레벨 B 당 100 mA 이상의 잠금 성능
• JEDEC 표준을 준수합니다.
JESD8C (2.7V ~ 3.6V)
JESD7A (2.0V ~ 6.0V)
• 입력 수준:
74HC4017: CMOS 수준
74HCT4017: TTL 수준
• ESD 보호:
• HBM JESD22-A114F 2000V 이상
• MM JESD22-A115-A 200V 이상
• 여러 가지 패키지 옵션
• -40 °C ~ +85 °C 및 -40 °C ~ +125 °C에서 지정
의 적용 74HC4017D653
74HC4017; 74HCT4017는 5단계 존슨 10단계 카운터로 10개의 디코딩 출력 (Q0에서 Q9) 을 가지고 있으며, 가장 중요한 플립플롭 (Q5-9),두 개의 클럭 입력 (CP0 및 CP1) 및 상위 비동기 마스터 리셋 입력 (MR).
환경 및 수출 분류의74HC4017D653
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
