상세 정보 |
|||
| 멀티플렉서/디멀티플렉서 회로: | 8:01 | 회로 수: | 1 |
|---|---|---|---|
| 온-상태 저항 (맥스): | 75옴 | 채널 대 채널 정합 (&Delta ;론): | 1.3옴 |
| 전압 - 공급, 한 개의 (V+): | 2V ~ 12V | 전압 - 공급, 듀얼 (V±): | ±2V ~ 6V |
제품 설명

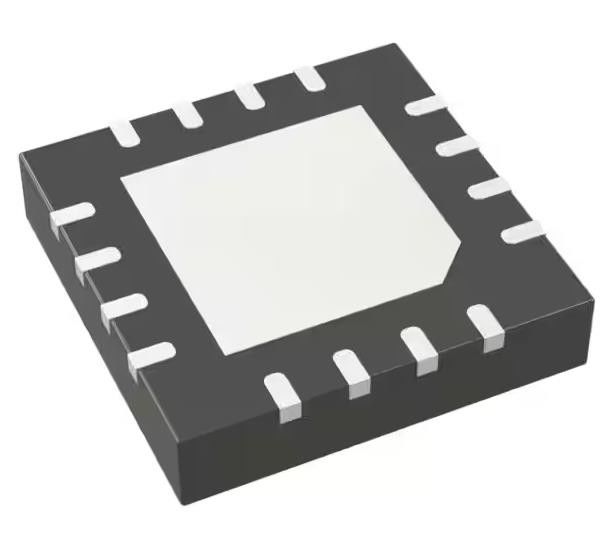

ADG658YCPZ 1 회로 IC 스위치 8:1 75Ohm 16-LFCSP-VQ (4x4)
스펙 ADG658YCPZ
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 트레이 |
| 스위치 회로 | - |
| 멀티플렉서/데멀티플렉서 회로 | 8:01 |
| 회로 수 | 1 |
| 상태 내 저항 (최대) | 75 오프 |
| 채널 간 일치 (ΔRon) | 1.3 오름 |
| 전압 - 공급, 단일 (V+) | 2V ~ 12V |
| 전압 - 공급, 듀얼 (V±) | ±2V ~ 6V |
| 스위치 시간 (톤, 토프) (최대) | 115n, 45n |
| -3dB 대역폭 | 210MHz |
| 충전 주입 | 2pC |
| 채널 용량 (CS (폐기), CD (폐기) | 4pF, 23pF |
| 전류 - 누출 (IS(오프)) (최대) | 200pA |
| 크로스 스톡 | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-VQFN 노출 패드, CSP |
| 공급자의 장치 패키지 | 16-LFCSP-VQ (4x4) |
| 기본 제품 번호 | ADG658 |
특징 ADG658YCPZ
* ±2V ~ ±6V 이중 공급
* 2V ~ 12V 단일 공급
* 자동차 온도 범위 -40°C ~ +125°C
* <0.1 nA 누출 전류
* 전 신호 범위에서의 저항에서 45 Ω
* 철도-철도 전환 작업
* 단일 8 대 1 멀티플렉서 ADG658
*차차 4 대 1 멀티플렉서 ADG659
* 16개의 LFCSP/TSSOP/QSOP 패키지
* 전형적인 전력 소비 <0.1μW
* TTL/CMOS 호환성 입력
* 74HC4051/74HC4052 및 MAX4051/MAX4052/MAX4581/MAX4582로 패키지 업그레이드
의 적용 ADG658YCPZ
* 자동차용 애플리케이션
* 자동 시험 장비
* 데이터 수집 시스템
* 배터리 전동 시스템
* 통신 시스템
* 오디오 및 비디오 신호 라우팅
* 릴레이 교체
* 샘플링 및 보유 시스템
* 산업 제어 시스템
환경 및 수출 분류의ADG658YCPZ
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
