상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 20 Ｖ |
|---|---|---|---|
| 전류 - 연속 드레인(Id) @ 25°C: | 8A (Ta) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 1.5V, 4.5V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 32mOhm @ 8A, 4.5V | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 900mV |
제품 설명

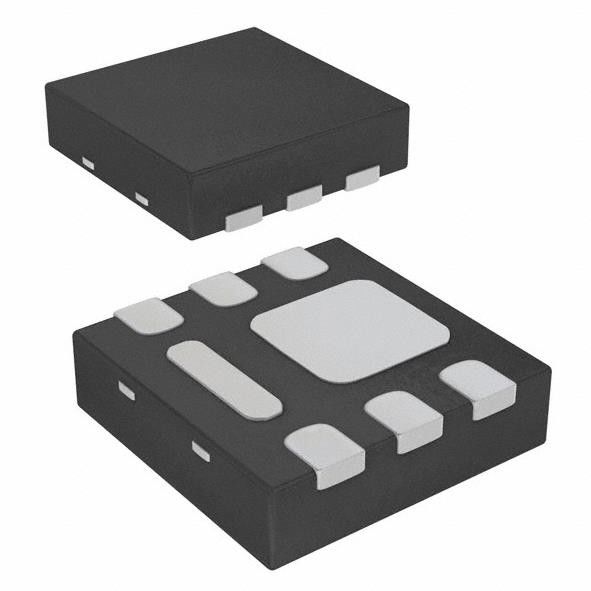

AON2405 P 채널 20 V 8A (Ta) 2.8W (Ta) 표면 장착 6-DFN (2x2)
스펙 AON2405
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 알파 앤 오메가 반도체 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 20V |
| 전류 - 연속 배수 (Id) @ 25°C | 8A (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 1.5V, 4.5V |
| Rds ON (Max) @ Id, Vgs | 32mOhm @ 8A, 4.5V |
| Vgs(th) (최대) @ Id | 900mV @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 18 nC @ 4.5 V |
| Vgs (최대) | ±8V |
| 입력 용량 (Ciss) (Max) @ Vds | 1025 pF @ 10V |
| FET 특징 | - |
| 전력 분산 (최대) | 2.8W (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 6-DFN (2x2) |
| 패키지 / 케이스 | 6-UDFN 노출 패드 |
| 기본 제품 번호 | AON24 |
AON2405는 첨단 트렌치 MOSFET 기술을 낮은 저항 패키지와 결합하여 극히 낮은 RDS ((ON) 를 제공합니다. 이 장치는 로드 스위치 및 배터리 보호 응용 프로그램에 이상적입니다.
환경 및 수출 분류의AON2405
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
