상세 정보 |
|||
| 빈도: | 728MHz ~ 960MHz | P1dB: | - |
|---|---|---|---|
| 게인: | 13dB | 소음 지수: | 0.85dB |
| 전압 - 공급: | 1.5V ~ 3.1V | 경향 - 공급: | 5.2mA |
| 장착형: | 표면 마운트 | 공급자의 장치 패키지: | 6-XSON (1.1x0.7) |
제품 설명

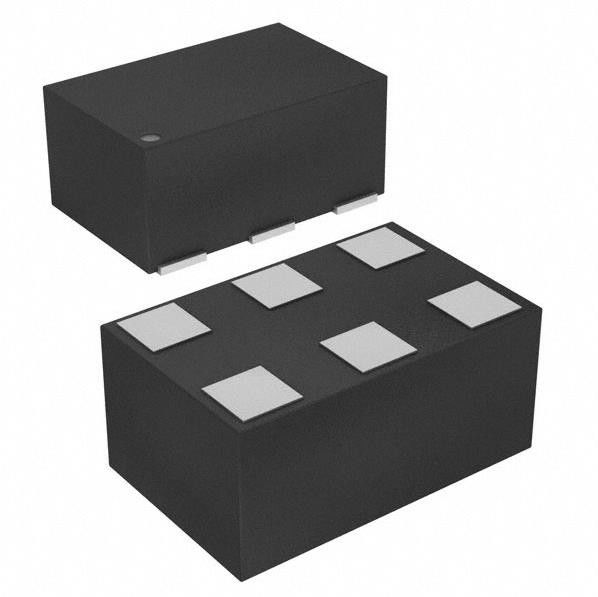

BGS8L2 RF 통합 회로 칩 증폭기 IC 728MHz ~ 960MHz 6-XSON (1.1x0.7)
스펙 BGS8L2
| 유형 | 설명 |
| 분류 | RF 및 무선 |
| RF 증폭기 | |
| Mfr | N - X - P USA Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 빈도 | 728MHz ~ 960MHz |
| P1dB | - |
| 이득 | 13dB |
| 소음 수치 | 0.85dB |
| RF 타입 | - |
| 전압 - 공급 | 1.5V ~ 3.1V |
| 전류 - 공급 | 5.2mA |
| 테스트 주파수 | - |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-XFDFN |
| 공급자의 장치 패키지 | 6-XSON (1.1x0.7) |
| 기본 제품 번호 | BGS8L2 |
특징 BGS8L2
• 460MHz에서 960MHz까지의 작동 주파수
• 노이즈 수치 = 0.85 dB
• 13dB 증가
• -1 dBm의 높은 입력 1 dB 압축점
• 바이패스 스위치 삽입 손실 1.9 dB
• IP3i 1.5 dBm
공급 전압 1.5V ~ 3.1V
• 자기 보호 패키지 개념
• 통합 된 공급 분리 콘덴서
• 5.2mA @ 2.8V의 공급 전류에서 최적화된 성능
전원 종료 모드 전류 소비 < 1 μA
• 설계 가 용이 하기 위해 온도 안정화 bias 통합
• 단지 하나의 입력 일치 인듀서
입출력 DC 분리
• 모든 핀에 ESD 보호 (HBM > 2 kV)
• 출력용 통합 매칭
• 6 핀 납 없는 패키지 1.1 mm × 0.7 mm × 0.37 mm; 0.4 mm pitch: SOT1232
• 180 GHz 트랜지스 주파수 - SiGe:C 기술
• 습도 민감도 레벨 1
의 적용 BGS8L2
• 스마트 폰에서 LTE 수신을 위한 LNA
• 장점 전화
• 태블릿 PC
• RF 프론트 엔드 모듈
• 디지털 TV 수신기
환경 &수출 분류 BGS8L2
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
