상세 정보 |
|||
| 시로우딩: | 감추어지 - 4 벽 | 장착형: | 표면 마운트 |
|---|---|---|---|
| 종결: | 땜납 | 단열재 높이: | 0.159" (4.05mm) |
| 접촉 모양: | 직사각형입니다 | 접촉물질: | 인청동 |
| 작동 온도: | -25' Ｃ ~ 85' Ｃ | 재료 인화성 등급: | UL94 V-0 |
제품 설명

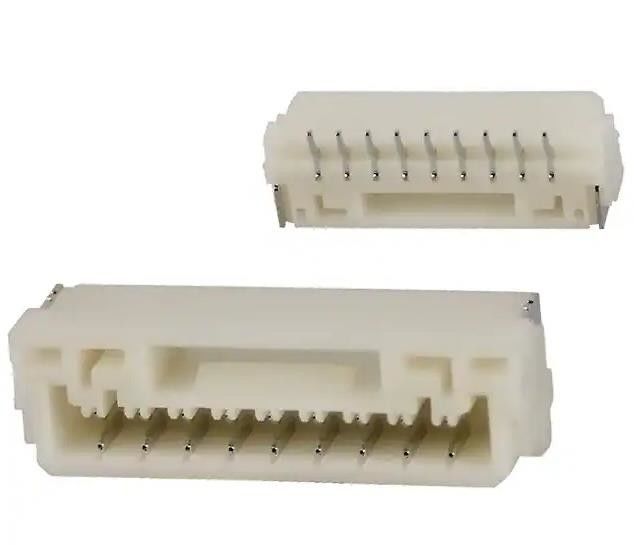

BM09B-GHS-TBT 커넥터 헤더 표면 마운트 9 위치 0.049 " (1.25mm)
스펙 BM09B-GHS-TBT
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| 직사각형 커넥터 | |
| 헤더, 남성 핀 | |
| Mfr | JST 세일즈 아메리카 |
| 시리즈 | GH |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 커넥터 타입 | 헤더 |
| 연락처 유형 | 외면 유물 접촉 |
| 피치 - 짝짓기 | 00.049" (1.25mm) |
| 포지션 수 | 9 |
| 행 수 | 1 |
| 줄 간격 - 짝짓기 | - |
| 로딩 된 위치 수 | 모두 |
| 스타일 | 보드에서 케이블/선으로 |
| 가루 | 4 벽 에 덮여 |
| 장착형 | 표면 마운트 |
| 폐지 | 소금 |
| 고정 장치 유형 | 잠금 램프 |
| 접촉 길이 - 짝짓기 | - |
| 접촉 길이는 - 포스트 | - |
| 전체 접촉 길이 | - |
| 단열 높이 | 0.159" (4.05mm) |
| 접촉 형태 | 직사각형 |
| 접촉 끝 - 짝짓기 | 진 |
| 접촉 끝 두께 - 결합 | - |
| 연락 끝 - 우편 | 진 |
| 접촉물질 | 광소 금속 |
| 단열물질 | 폴리아마이드 (PA9T), 나일론 9T |
| 특징 | 선택 및 위치, 솔더 유지 |
| 작동 온도 | -25°C ~ 85°C |
| 침입 보호 | - |
| 소재의 불화성 등급 | UL94 V-0 |
| 단열 색상 | 자연 |
| 현재 등급 (Amp) | 1A |
| 전압 등급 | 50V |
| 짝짓기 스파킹 높이 | 70.3mm |
| 연락 끝 두께 - 우편 | - |
| 신청서 | - |
| 기본 제품 번호 | BM09B-GH |
특징 BM09B-GHS-TBT
● 안전 한 잠금 구조
● 접촉 잠금 구조
● 접촉 변형 을 방지 한다
● 명확 한 참여 클릭 소리
의 적용 BM09B-GHS-TBT
전류 등급: 1.0 A AC/DC (AWG #26)
• 등급 전압: 50V AC/DC
• 온도 범위: -25°C ~ +85°C (전기 전류를 적용 할 때 온도 상승 포함)
• 접촉 저항: 초기 값/ 30 mΩ 최대 환경 테스트 후/ 50 mΩ 최대
• 단열 저항: 100 MΩ 분
• 견딜 수 있는 전압: 500 VAC/분
• 적용 가능한 와이어: 선도자 크기/ AWG # 30 ~ # 26 단열 O.D / 0.76 ~ 1.0 mm
환경 &수출 분류 BM09B-GHS-TBT
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
