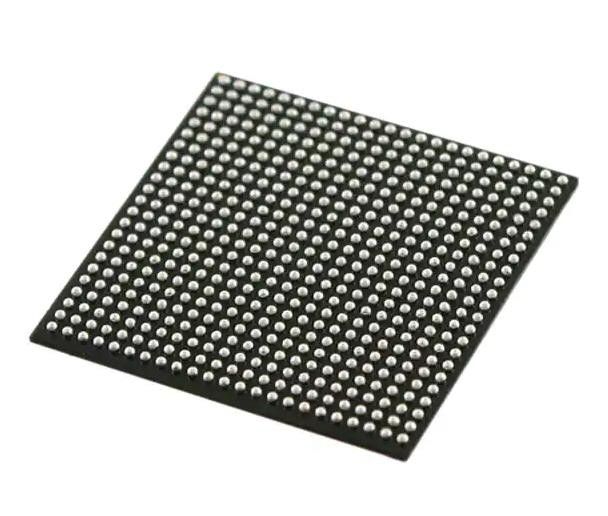

• EP4CGX30CF23I7N IV GX 필드 프로그래밍 가능한 게이트 배열 FPGA IC 290 1105920 484-BGA
EP4CGX30CF23I7N IV GX 필드 프로그래밍 가능한 게이트 배열 FPGA IC 290 1105920 484-BGA

EP4CGX30CF23I7N IV GX 필드 프로그래밍 가능한 게이트 배열 FPGA IC 290 1105920 484-BGA

제품 상세 정보:

원래 장소: 원형
브랜드 이름: original
인증: original
모델 번호: EP4CGX30CF23I7N

결제 및 배송 조건:

최소 주문 수량: 1
가격: negotiation
포장 세부 사항: 카튼 상자
배달 시간: 0 일
지불 조건: T/T
공급 능력: 100,000
최고의 가격 접촉

상세 정보

LABs/CLBs의 수: 1840 논리소 / 휴대폰의 번호: 29440
전체 RAM 비트: 1105920 입출력의 수: 290
전압 - 공급: 1.16V ~ 1.24V 작동 온도: -40' C ~ 100' C (TJ)

제품 설명

EP4CGX30CF23I7N IV GX 필드 프로그래밍 가능한 게이트 배열 FPGA IC 290 1105920 484-BGA



스펙 EP4CGX30CF23I7N



유형 설명
분류 융합 회로 (IC)
  내장
  FPGA (Field Programmable Gate Array)
Mfr 정보
시리즈 사이클론® IV GX
패키지 트레이
LAB/CLB 수 1840
논리 요소/셀 수 29440
전체 RAM 비트 1105920
I/O 수 290
전압 - 공급 1.16V ~ 1.24V
장착형 표면 마운트
작동 온도 -40°C ~ 100°C (TJ)
패키지 / 케이스 484-BGA
공급자의 장치 패키지 484-FBGA (23x23)
기본 제품 번호 EP4CGX30





특징 EP4CGX30CF23I7N


■2,910~20,060 LE, 표 1 참조
■ 최대 294,912 비트 RAM (36,864 바이트)
■ 저비용 일련 구성 장치를 통해 구성을 지원합니다
■ LVTTL, LVCMOS, SSTL-2 및 SSTL-3 I/O 표준 지원
■ 66MHz, 32비트 PCI 표준 지원
■ 낮은 속도 (311 Mbps) LVDS I/O 지원
■ 각 장치에 최대 두 개의 PLL가 시계 곱셈과 단계 전환을 제공합니다.
■ 논리 배열 블록 (LAB) 한 줄에 사용할 수있는 6 개의 시계 리소스를 가진 최대 8 개의 글로벌 클럭 라인
■ DDR SDRAM (133 MHz), FCRAM 및 단일 데이터 속도 (SDR) SDRAM을 포함한 외부 메모리 지원
■ 알테라 메가 코어 기능 및 알테라 메가 펀크션 파트너 프로그램 (AMPPSM) 메가 펀크션 등 여러 지적 재산 (IP) 코어 지원





의 적용 EP4CGX30CF23I7N


사이클론 (CycloneTM) 필드 프로그래밍 가능한 게이트 어레이 가족은 1.5V에 기반합니다.0.13μm, 모든 계층의 구리 SRAM 프로세스, 최대 20,060 논리 요소 (LE) 및 최대 288 Kbits의 RAM까지의 밀도.





환경 &수출 분류 EP4CGX30CF23I7N


ATTRIBUTE 설명
RoHS 상태 RoHS 준수
수분 민감도 수준 (MSL) 3 (168시간)
REACH 상태 REACH 영향을 받지 않습니다
ECCN 3A991D
HTSUS 8542.39.0001
