상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 150 Ｖ |
|---|---|---|---|
| 전류 - 연속 드레인(Id) @ 25°C: | 92A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 11mOhm @ 92A, 10V | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 61 nC | 브그스 (맥스): | ±20V |
제품 설명

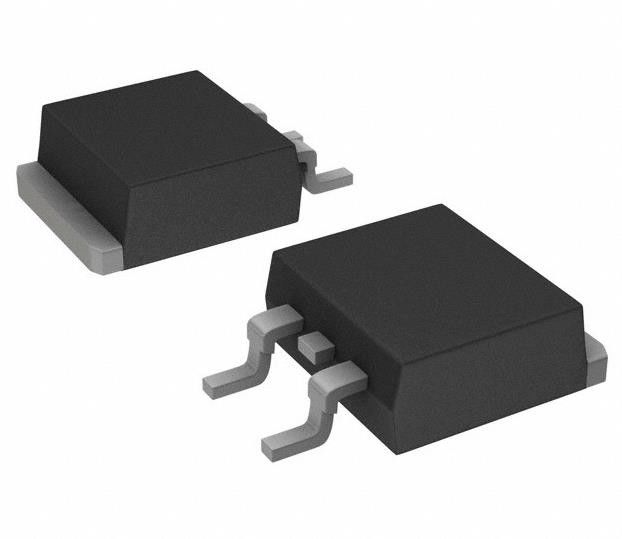

FDB110N15A N 채널 150 V 92A (Tc) 234W (Tc) 표면 마운트 D2PAK (TO-263)
스펙 FDB110N15A
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | 파워트렌치® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 150V |
| 전류 - 연속 배수 (Id) @ 25°C | 92A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 11mOhm @ 92A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 61 nC @ 10 V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 4510 pF @ 75V |
| FET 특징 | - |
| 전력 분산 (최대) | 234W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | D2PAK (TO-263) |
| 패키지 / 케이스 | TO-263-3, D2Pak (2 리드 + 탭), TO-263AB |
| 기본 제품 번호 | FDB110 |
특징 FDB110N15A
• RDS (동) = 9.25 mΩ (형) @ V GS = 10 V, ID = 92 A
• 빠른 전환 속도
• 낮은 게이트 요금
• 극히 낮은 RDS를 위한 고성능 트렌치 기술 (High Performance Trench Technology for Extremely Low RDS)
• 높은 전력 및 전류 처리 능력
• RoHS 준수
의 적용 FDB110N15A
• ATX / 서버 / 통신 PSU에 대한 동기 수정
• 배터리 보호 회로
• 모터 드라이브 와 끊이지 않는 전원 공급 장치
• 소형 태양광 인버터
환경 &수출 분류 FDB110N15A
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
