상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 900 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 6.9A (Tc) |
|---|---|---|---|
| Id, 브그스에 있는 (맥스) 위의 Rds: | 800mOhm @ 4.1A, 10V | Id에 있는 Vgs(th) (맥스): | 3.5V @ 460μA |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 42nC @ 10V | 브그스 (맥스): | ±20V |
| Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 100V에서 1100pF | 전력 소모 (맥스): | 33W (Tc) |
제품 설명

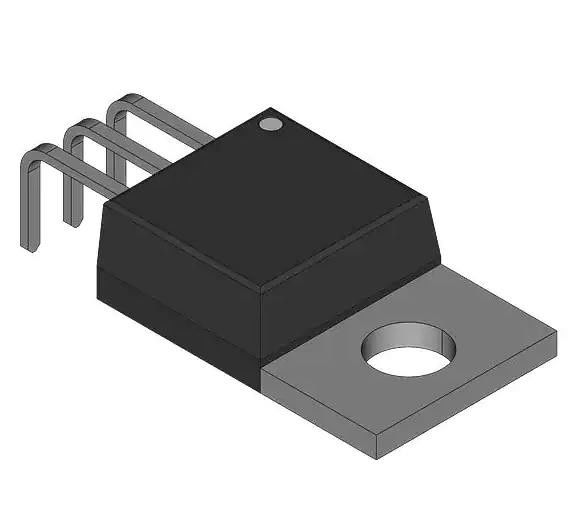

IPA90R800C3 N 채널 900 V 6.9A (Tc) 33W (Tc) 홀 PG-TO220 전체 패키지
스펙 IPA90R800C3
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | 쿨모스TM |
| 패키지 | 대용품 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 900V |
| 전류 - 연속 배수 (Id) @ 25°C | 6.9A (Tc) |
| Rds ON (Max) @ Id, Vgs | 800mOhm @ 4.1A, 10V |
| Vgs(th) (최대) @ Id | 3.5V @ 460μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 42nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 1100pF @ 100V |
| FET 특징 | - |
| 전력 분산 (최대) | 33W (Tc) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 구멍을 통해 |
| 공급자의 장치 패키지 | PG-TO220 전체 패키지 |
| 패키지 / 케이스 | TO-220-3 전체 패키지 |
스펙 IPA90R800C3
• 최저 가치자료 R ON x Qg
• 극한 dv/dt 등급
• 높은 최고 전류 능력
• JEDEC 1) 에 따라 자격을 갖춘 대상 애플리케이션
• Pb 없는 납 접착; RoHS 준수
• 매우 낮은 게이트 충전
의 적용 IPA90R800C3
• 쿼시 레조넌트 플라이백 / 포워드 토폴로지
• PC 실버박스 및 소비자 애플리케이션
• 산업용 SMPS
환경 &수출 분류 IPA90R800C3
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
