상세 정보 |
|||
| 기술: | SDRAM | 메모리 용량: | 512Mbit |
|---|---|---|---|
| 메모리구성: | 32M Ｘ 16 | 기억기접합: | 대비 |
| 클럭 주파수: | 143 마하즈 | 엑세스 시간: | 5.4 나노 초 |
| 전압 - 공급: | 3V ~ 3.6V | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

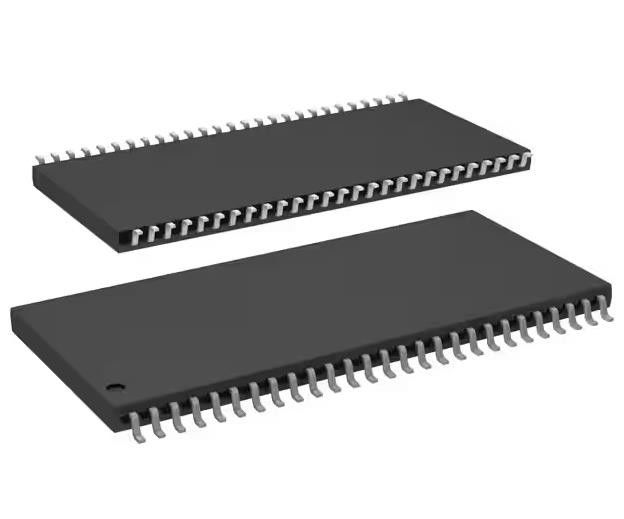

IS42S16320F-7TLI SDRAM 메모리 IC 512Mbit 평행 143 MHz 5.4 ns 54-TSOP II
스펙 IS42S16320F-7TLI
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 기억력 | |
| 기억력 | |
| Mfr | ISSI, 통합 실리콘 솔루션 |
| 시리즈 | - |
| 패키지 | 트레이 |
| 메모리 타입 | 휘발성 |
| 메모리 형식 | DRAM |
| 기술 | SDRAM |
| 메모리 크기 | 512Mbit |
| 기억 조직 | 32M x 16 |
| 메모리 인터페이스 | 병렬 |
| 시계 주파수 | 143 MHz |
| 주기 시간 - 단어, 페이지 | - |
| 접속 시간 | 5.4 ns |
| 전압 - 공급 | 3V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 54-TSOP (0.400", 10.16mm 너비) |
| 공급자의 장치 패키지 | 54-TSOP II |
| 기본 제품 번호 | IS42S16320 |
스펙 IS42S16320F-7TLI
• 시계 주파수: 200, 166, 143 MHz
• 완전 동기화; 모든 신호는 긍정적 인 시계 가장자리에 참조됩니다.
• 숨겨진 행 접근/전전 충전용 내부 은행
전원 공급: Vdd/Vddq = 2.3V-3.6V
- IS42/45SxxxxxF - Vdd/Vddq = 3.3V
- IS42/45RxxxxxF - Vdd/Vddq = 25
• LVTTL 인터페이스
• 프로그래밍 가능한 펄스 길
1, 2, 4, 8, 전체 페이지)
• 프로그래밍 가능한 폭발 순서: 순서 / 간격
• 자동 갱신 (CBR)
• 자신 을 신장 시킬 것
• 8K 갱신 주기가 64 ms마다
• 각 시계 사이클의 무작위 열 주소
• 프로그래밍 가능한 CAS 지연 시간 (2, 3 시간)
• 퍼스트 읽기 / 쓰기 및 퍼스트 읽기 / 단일 쓰기 작업 기능
• 폭발 중지 및 전 충전 명령에 의해 폭발 종료
• 패키지: x8/x16: 54핀 TSOP-II, 54볼 TF-BGA (x16만)
• 온도 범위:
- 상업용 (0°C ~ +70°C)
- 산업용 (-40°C ~ +85°C)
- 자동차, A1 (-40°C ~ +85°C)
- 자동차, A2 (-40°C ~ +105°C)
의 적용 IS42S16320F-7TLI
ISSI의 512Mb 동기 DRAM은 파이프라인 아키텍처를 사용하여 고속 데이터 전송을 달성합니다.
환경 &수출 분류 IS42S16320F-7TLI
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.32.0028 |
