상세 정보 |
|||
| 채널 수: | 2 | 채널형: | 단일 방향입니다 |
|---|---|---|---|
| 전압 - 차단: | 2500Vrms | (민) 공통 모드 트랜지엔트 면역: | 25kV/us |
| 자료 비율: | 5Mbps | 전달 지연 트플에 / 티피하들 (맥스): | 70 나노 초, 70 나노 초 |
| 펄스 폭 왜곡 (맥스): | 3 나노 초 | 상승 / 강하 시간 (Typ): | 1n, 1n |
제품 설명

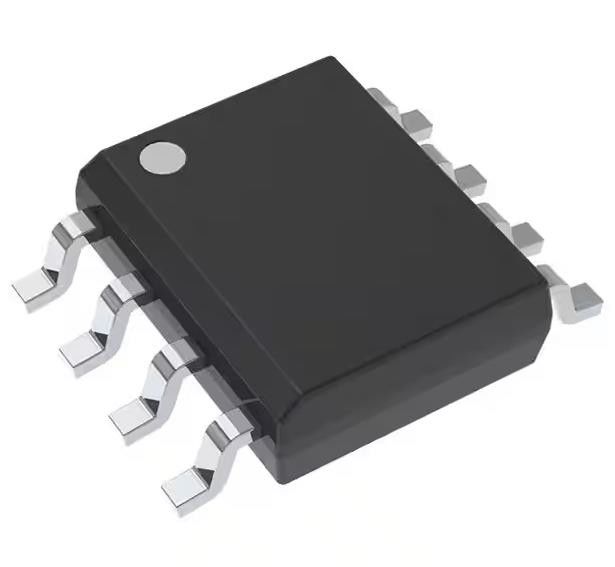

ISO7221BDR 일반용 디지털 격리기 2500Vrms 2 채널 5Mbps 25kV/μs
스펙 ISO7221BDR
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 2 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 5Mbps |
| 증식 지연 tpLH / tpHL (최대) | 70초, 70초 |
| 펄스 너비 왜곡 (최대) | 3s |
| 상승 / 하락 시간 (형) | 1n, 1n |
| 전압 - 공급 | 3V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | ISO7221 |
스펙 ISO7221BDR
• 1, 5, 25, 150 Mbps 신호 속도 옵션
낮은 채널-캐널 출력 기울기; 1-ns 최대
낮은 펄스 너비 왜곡 (PWD); 1-ns Max
저지터 컨텐츠: 150 Mbps로 1 ns 타입
• 50 kV/μs 전형적 일시적 면역
• 2.8V (C급) 로 작동합니다.3.3-V 또는 5-V 공급 장치
• 4kV ESD 보호
• 높은 전자기 면역력
• 40°C ~ + 125°C 작동 범위
• 평판 전압에서 전형적인 28 년 수명 (ISO72x 디지털 격리기와 격리 용압자 가족 고전압 수명 프로젝션 참조)
• 안전 관련 인증
DIN VDE V 0884-11:2017-01 및 DIN EN 61010-1 (VDE 0411-1) 에 따라 4000-VPK VIOTM, 560 VPK VIORM의 VDE 기본 단열
UL 1577에 따른 2500 VRMS 격리
CSA IEC 60950-1 및 IEC 62368-1에 승인
의 적용 ISO7221BDR
• 산업용 필드버스
모드버스
ProfibusTM
디바이스넷TM 데이터 버스
• 컴퓨터 주변 인터페이스
• 세르보 제어 인터페이스
• 데이터 수집
환경 &수출 분류 ISO7221BDR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
