상세 정보 |
|||
| 변조: | ASK, FSK, OOK | 빈도: | 300MHz ~ 450MHz |
|---|---|---|---|
| 자료 비율 (맥스): | 66kbps | 전원 - 생산: | 13.1dBm |
| 민감도: | -114dBm | 전압 - 공급: | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| 경향 - 수용: | 60.1mA ~ 7.0mA | 경향 - 전송: | 3.5mA ~ 12.4mA |
제품 설명

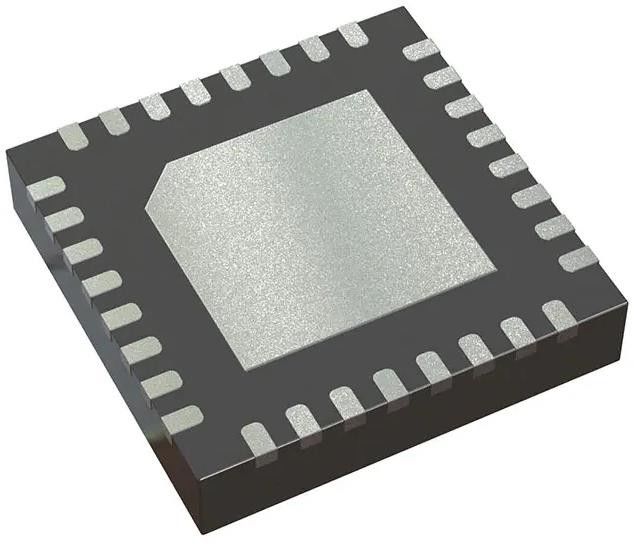

MAX7032ATJ+T IC RF TxRx 일반 ISM 만 < 1GHz 300MHz ~ 450MHz 32-WFQFN
스펙 MAX7032ATJ+T
| 유형 | 설명 |
| 분류 | RF 및 무선 |
| RF 송수신 IC | |
| Mfr | 아날로그 디바이스 인크/맥심 통합 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 종류 | TxRx 만 |
| RF 가족/표준 | 일반 ISM < 1GHz |
| 조약 | - |
| 변조 | ASK, FSK, OOK |
| 빈도 | 300MHz ~ 450MHz |
| 데이터 속도 (최대) | 66kbps |
| 전력 - 출력 | 13.1dBm |
| 감수성 | -114dBm |
| 메모리 크기 | - |
| 일련 인터페이스 | - |
| 전압 - 공급 | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| 현재 - 수신 | 60.1mA ~ 7.0mA |
| 전류 - 전송 | 3.5mA ~ 12.4mA |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-TQFN (5x5) |
| 기본 제품 번호 | MAX7032 |
스펙 MAX7032ATJ+T
* +2.1V ~ +3.6V 또는 +4.5V ~ +5.5V 단일 공급 작동
* 싱글 크리스탈 트랜시버
* 사용자 조절 가능한 300MHz ~ 450MHz 통신 주파수
* ASK/OOK 및 FSK 변조
* 분자-N PLL 레지스터를 통해 사용자 조절 가능한 FSK 주파수 오차
* fXTAL/4096 캐리어 주파수 간격과 함께 민첩한 송신기 주파수 합성기
* 50Ω 부하에 +10dBm 출력 전력
* 통합된 TX/RX 스위치
* 통합 전송 및 수신 PLL, VCO 및 루프 필터
* > 45dB 이미지 거부
* 전형적인 RF 감수성 * ASK: -114dBm FSK: -110dBm
* 선택 가능한 IF 대역폭
* 높은 동적 범위의 RSSI 출력
* 저전력 관리 자동 조회
* < 12.5mA 전송 모드 전류
* < 6.7mA 수신 모드 전류
* < 23.5μA Polling-Mode 전류
* < 800nA 정지 전류
* 빠른 시작 기능, < 250μs
* 작은 32 핀, 얇은 QFN 패키지
의 적용 MAX7032ATJ+T
* 2차원 리모트 키 없는 입력
* 보안 시스템
* 가정 자동화
* 리모컨
* 원격 감지
* 연소 경보
* 차고 문 열기
* 로컬 텔레메트리 시스템
환경 &수출 분류 MAX7032ATJ+T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991A |
| HTSUS | 8542.39.0001 |
