상세 정보 |
|||
| 종류: | 송수신기 | 규약: | 플렉스레이 |
|---|---|---|---|
| 운전자들 / 수신기들의 번호: | 1/1 | 이중 통신: | 절반 |
| 자료 비율: | 10Mbps | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 전압 - 공급: | 4.75V ~ 5.25V | 패키지 / 케이스: | 16 SSOP (0.209 ", 5.30 밀리미터 폭) |
제품 설명

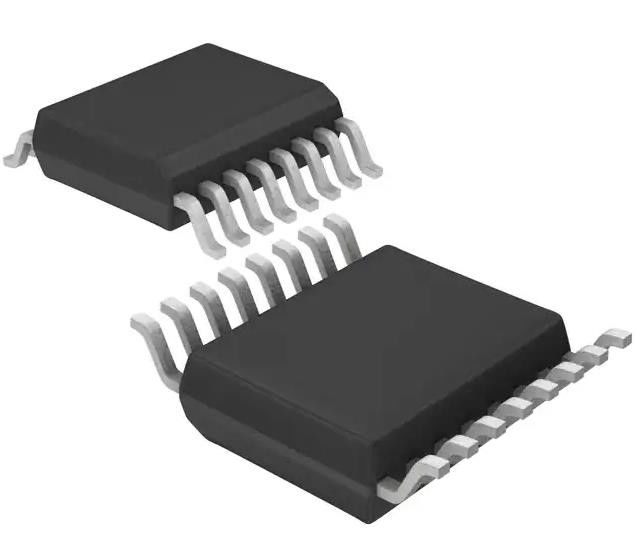

NCV7381ADP0R2G 1/1 통합 회로 칩 트랜시버 반 플렉스레이 16-SSOP
스펙 NCV7381ADP0R2G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 반 |
| 시리즈 | 자동차, AEC-Q100, 플렉스레이TM |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 종류 | 송신기 |
| 조약 | 플렉스레이 |
| 운전자/접수자 수 | 여호와 의 증인, 1/11 |
| 듀플렉스 | 절반 |
| 데이터 비율 | 10Mbps |
| 전압 - 공급 | 4.75V ~ 5.25V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SSOP (0.209", 5.30mm 너비) |
| 공급자의 장치 패키지 | 16-SSOP |
| 기본 제품 번호 | NCV7381 |
특징 NCV7381ADP0R2G
• 플렉스레이 전기 물리 계층 사양 Rev 3에 부합합니다.0.1
• 플렉스레이 송신기와 수신기 정상 전력 모드에서 최대 10 Mbit/s 통신
• 60 ns 비트 타임 지원
• 리모트 웨이크업 감지용 플렉스레이 저전력 모드 수신기
• 전체 주파수 범위에서 우수한 전자기 감수성 (EMS) 수준. 매우 낮은 전자기 방출 (EME)
• 버스 핀 > 10 kV 시스템 ESD 펄스 보호
• 공급 조건이 부족하거나 공급 조건이 없는 상태 에서 안전 한 행동
• 프로토콜 컨트롤러와 호스트를 위한 인터페이스 핀 (TxD, RxD, TxEN, RxEN, STBN, BGE, EN, ERRN)
• 외부 규제 기관의 통제를 위한 INH 출력
• 지역 웨이크업 핀 WAKE
• TxEN 타임 아웃
• BGE 피드백
• 독립적 인 전압 램프 업과 함께 공급 핀 VBAT, VCC, VIO
* VBAT 공급 변수 범위 5.5V ~ 50V
* 4.75V에서 5.25V까지의 VCC 공급 패러미터 범위
* VIO 공급 매개 변수 범위 2.3V ~ 5.25V
• 14V 및 28V 시스템과 호환
• 작동 환경 온도 -40°C ~ +125°C (TAMB_Class1)
• 두 단계의 교차선 온도 모니터링
• SSOP-16 패키지
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용 NCV7381ADP0R2G
NCV7381은 FlexRay 전기 물리 계층 사양 3판에 따라 단일 채널 FlexRay 버스 드라이버입니다.0.1, 최대 10 Mbit/s의 속도로 통신할 수 있다.
환경 &수출 분류 NCV7381ADP0R2G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
