상세 정보 |
|||
| 단방향 채널: | 1 | 전압 - 역방향 스탠드오프(통상): | 12.8V |
|---|---|---|---|
| 전압 - 고장(최소): | 14.3V | 전압 - 립에 있는 클램핑 (맥스): | 27.2V |
| 전류 - 피크 펄스(10/1000µs): | 147A (8/20μs) | 전력 - 피크 펄스: | 600W |
| 신청서: | 자동차 | 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

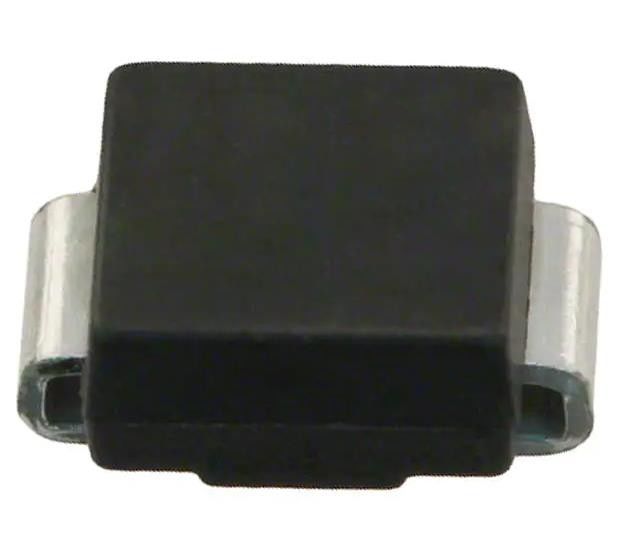

SM6T15AY 27.2V 클램프 147A (8/20μs) Ipp Tvs 다이오드 표면 마운트 SMB (DO-214AA)
스펙 SM6T15AY
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | STM이크로전자 |
| 시리즈 | 자동차, AEC-Q101, SM6TY, TRANSILTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 젠어 |
| 단방향 채널 | 1 |
| 전압 - 역 정지 (형) | 12.8V |
| 전압 - 분해 (분) | 14.3V |
| 전압 - 클램핑 (최대) @ Ipp | 27.2V |
| 전류 - 피크 펄스 (10/1000μs) | 147A (8/20μs) |
| 전력 - 최고 펄스 | 600W |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | - |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AA, SMB |
| 공급자의 장치 패키지 | SMB (DO-214AA) |
| 기본 제품 번호 | SM6T15 |
특징 SM6T15AY
• AEC-Q101 자격
최대 펄스 전력: 600 W (10/1000 μs) 및 4 kW (8/20 μs)
• 5V에서 188V까지의 정지 전압 범위
• 단방향 및 양방향 유형
낮은 누출 전류: 25 °C에서 0.2 μA, 85 °C에서 1 μA
• 작동 Tj 최대: 150 °C
• Tjmax에서 높은 전력 능력: 최대 515 W (10/1000 μs)
• 납 가공: 매트 틴 접착
의 적용 SM6T15AY
SM6TY 시리즈는 ISO 7637-2에서 정의된 급증과 ISO 10605에 따라 정전 전류 충전으로부터 민감한 자동차 회로를 보호하기 위해 설계되었습니다.
환경 &수출 분류 SM6T15AY
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
