상세 정보 |
|||
| 로직 타입: | 낸드 게이트 | 회로 수: | 2 |
|---|---|---|---|
| 입력 횟수: | 2 | 특징: | 슈미트 트리거 |
| 전압 - 공급: | 1.65V ~ 5.5V | 경향 - 정지하 (맥스): | 10 uA |
| 경향 - 낮은 출력 하이: | 32mA, 32mA | 입력 논리 레벨 - 로우: | 0.39V ~ 1.87V |
| 하이 라이트: | SN74LVC2G132DCUR 방문,8-VSSOP 및 게이트 |
||
제품 설명

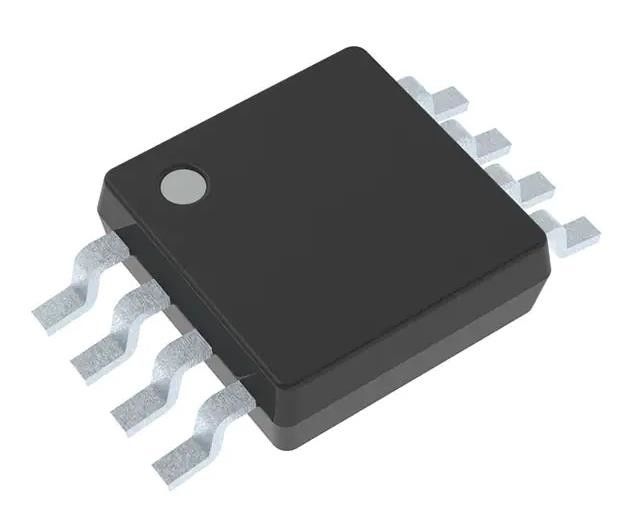

SN74LVC2G132DCUR NAND 게이트 IC 2 채널 슈미트 트리거 8-VSSOP
스펙 SN74LVC2G132DCUR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | NAND 게이트 |
| 회로 수 | 2 |
| 입력값 수 | 2 |
| 특징 | 슈미트 트리거 |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 입력 논리 레벨 - 낮은 | 0.39V ~ 1.87V |
| 입력 논리 레벨 - 높습니다 | 1.16V ~ 3.33V |
| 최대 전파 지연 @ V, 최대 CL | 5ns @ 5V, 50pF |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-VSSOP |
| 패키지 / 케이스 | 8-VFSOP (0.091", 2.30mm 너비) |
| 기본 제품 번호 | 74LVC2G132 |
특징 SN74LVC2G132DCUR
* 텍사스 도구 나노 무료 Tw 패키지에서 사용할 수 있습니다
* 5V Vcc 동작을 지원합니다
* 입력 5.5V까지 전압을 받아
* 최대 tpd 3.3V에서 5.3 ns
* 낮은 전력 소비, 10-pA 최대 lcc
* +24mA 출력 드라이브 3.3V
* 전형적인 볼프 (출력 지상 반사) <0.8 V atVcc = 3.3 V, TA = 25C
* 전형적인 VoHv (출력 Vo Undershoot) >2 V atVcc = 3.3 V, TA = 25C
* loff 라이브 삽입, 부분 전원 다운 모드 및 백 드라이브 보호 지원
* 아래로 변환 지원 (5V에서 3.3V 및 3.3V에서 1.8V)
* 랩업 성능 100mA를 초과 JESD 78, 클래스 II
* ESD 보호는 JESD를 초과합니다.
- 222000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용 SN74LVC2G132DCUR
이 이중 2 입력 NAND 게이트와 슈미트 트리거 입력은 1.65V에서 5.5V VCC 동작을 위해 설계되었습니다.
환경 &수출 분류 SN74LVC2G132DCUR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
