상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 회로 수: | 2 |
|---|---|---|---|
| 입력 횟수: | 1 | 입력 유형: | 슈미트 트리거 |
| 출력 유형: | 푸시 풀 | 경향 - 낮은 출력 하이: | 32mA, 32mA |
| 전압 - 공급: | 1.65V ~ 5.5V | 작동 온도: | -40°C ~ 125°C(TA) |
| 하이 라이트: | SN74LVC2G17DCKT,버퍼 통합 회로 칩 |
||
제품 설명

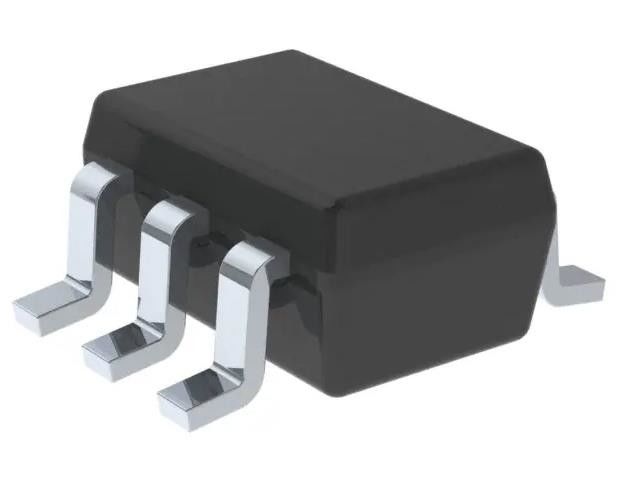

SN74LVC2G17DCKT 버퍼 비 인버팅 2 요소 1 요소 당 비트 푸시-플러
스펙 SN74LVC2G17DCKT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | 슈미트 트리거 |
| 출력 유형 | 밀고 당겨 |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-TSSOP, SC-88, SOT-363 |
| 공급자의 장치 패키지 | SC-70-6 |
| 기본 제품 번호 | 74LVC2G17 |
특징 SN74LVC2G17DCKT
* 슈미트 트리거 입력이 히스테레시스를 제공합니다
* 텍사스 인스트루먼트 나노프레임 패키지에 있습니다.
* 5V Vcc 동작을 지원합니다
* 입력 5.5V까지 전압을 받아
* 최대 tpd 3.3V에서 5.4 ns
* 낮은 전력 소비, 10-A 최대 lcc
* +24mA 출력 드라이브 3.3V
* 전형적인 VoLP (출력 지상 반사) < 0.8V Vcc = 3.3V, TA = 25C
* 전형적인 VoHv (출력 Vo Undershoot) > 2 V Vcc = 3.3 V, TA = 25C
* loff 라이브 삽입, 부분 전원 다운 모드 작동 및 백 드라이브 보호 지원
* 랩업 성능 100mAPper JESD 78를 초과, II 클래스
* ESD 보호는 JESD를 초과합니다.
- 222000-V 인체 모델
- 1000V 충전 장치 모델
의 적용 SN74LVC2G17DCKT
• MP3 플레이어/기록기
• 개인 디지털 보조기 (PDA)
전력: 통신/서버 AC/DC 공급: 단일 컨트롤러: 아날로그 및 디지털
• 솔리드 스테이트 드라이브 (SSD): 고객 및 기업
TV: LCD/디지털 및 고화질 (HDTV)
• 태블릿: 엔터프라이즈
• 비디오 분석: 서버
• 무선 헤드셋, 키보드, 마우스
환경 &수출 분류 SN74LVC2G17DCKT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
