상세 정보 |
|||
| 종류: | 제너 | 양방향성 채널: | 1 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 6V (최대) | 전압 - 고장(최소): | 8.5V(표준) |
| 전압 - 립에 있는 클램핑 (맥스): | 15.6V | 전류 - 피크 펄스(10/1000µs): | 10A (8/20μs) |
| 전원 라인 보호: | 아니 | 신청서: | 자동차 |
| 하이 라이트: | SN74LVC2GU04DBVR,SOD-882 자동 |
||
제품 설명

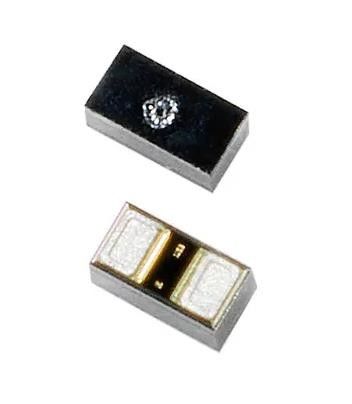

SP1005-01ETG 15.6V 클램프 10A (8/20μs) Ipp Tvs 다이오드 표면 마운트 SOD-882
스펙SP1005-01ETG
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 리틀푸스 |
| 시리즈 | 자동차, AEC-Q101, SP1005, SPA® |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 종류 | 젠어 |
| 양방향 채널 | 1 |
| 전압 - 역 정지 (형) | 6V (최대) |
| 전압 - 분해 (분) | 8.5V (형) |
| 전압 - 클램핑 (최대) @ Ipp | 15.6V |
| 전류 - 피크 펄스 (10/1000μs) | 10A (8/20μs) |
| 전력 - 최고 펄스 | - |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | - |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOD-882 |
| 공급자의 장치 패키지 | SOD-882 |
특징 SP1005-01ETG
* 텍사스 도구 NanoFree rmPackage에서 사용할 수 있습니다
* 5V Vcc 동작을 지원합니다
* 입력 5.5V까지 전압을 받아
* 최대 tpd 3.7 ns 3.3 V에서
* 낮은 전력 소비, 10-A 최대 lcc
* +24mA 출력 드라이브 3.3V
* 전형적인 볼프 (출력 지상 반사) <0.8V Vcc = 3.3V, TA = 25C
* 전형적인 VoHv (출력 Vo Undershoot) > 2 V Vcc = 3.3 V, TA = 25C
* loff 라이브 삽입, 부분 전원 다운 모드 및 백 드라이브 보호 지원
* 최대 5.5V에서 Vcc 수준까지 입력값을 변환하는 다운 번역기로 사용할 수 있습니다.
* 버퍼되지 않은 출력
* 랩업 성능 100mA를 초과 JESD 78, 클래스 II
* ESD 보호는 JESD를 초과합니다.
- 222000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용 SP1005-01ETG
• 휴대 전화
• 스마트 폰
• 캠코더
• 휴대용 의료기
• 디지털 카메라
• MP3/PMP
• 휴대용 항법 장치
• 약
• 판매점 터미널
환경 &수출 분류 SP1005-01ETG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
