상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 40 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 58A (Tc) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 14A, 10V에 있는 6.3mOhm |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2.5V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 55 nC |
| 브그스 (맥스): | ±20V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 2450 pF @ 20V |
| 하이 라이트: | SQJ858AEP-T1_GE3 smd ic,40V SMdc |
||
제품 설명

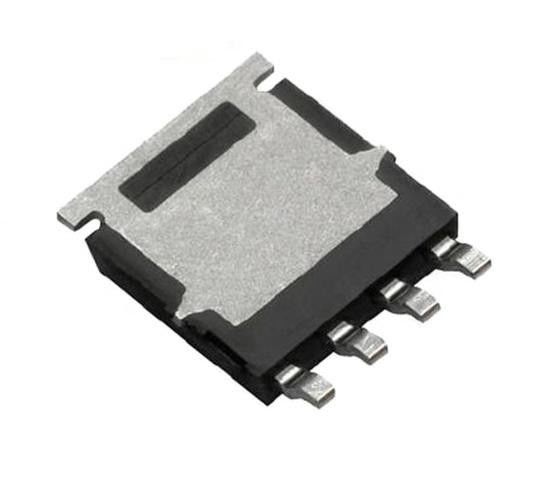

SQJ858AEP-T1_GE3 N 채널 40 V 58A (Tc) 48W (Tc) 표면 장착 PowerPAK® SO-8
스펙SQJ858AEP-T1_GE3
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 비샤이 실리코닉스 |
| 시리즈 | 자동차, AEC-Q101, TrenchFET® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 40V |
| 전류 - 연속 배수 (Id) @ 25°C | 58A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 6.3mOhm @ 14A, 10V |
| Vgs(th) (최대) @ Id | 2.5V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 55nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2450 pF @ 20V |
| FET 특징 | - |
| 전력 분산 (최대) | 48W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | PowerPAK® SO-8 |
| 패키지 / 케이스 | PowerPAK® SO-8 |
| 기본 제품 번호 | SQJ858 |
특징 SQJ858AEP-T1_GE3
• TrenchFET® 파워 MOSFET
• AEC-Q101 자격
• 100% Rg 및 UIS 테스트
환경 &수출 분류 SQJ858AEP-T1_GE3
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
