상세 정보 |
|||
| 종류: | 제너 | 단방향 채널: | 1 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 30.8V | 전압 - 고장(최소): | 34.2V |
| 전압 - 립에 있는 클램핑 (맥스): | 49.9V | 전류 - 피크 펄스(10/1000µs): | 12A |
| 전력 - 피크 펄스: | 600W | 신청서: | 자동차 |
| 하이 라이트: | SZP6SMB36AT3G 자동차용 전자 부품,12A 자동차용 전자 부품 |
||
제품 설명

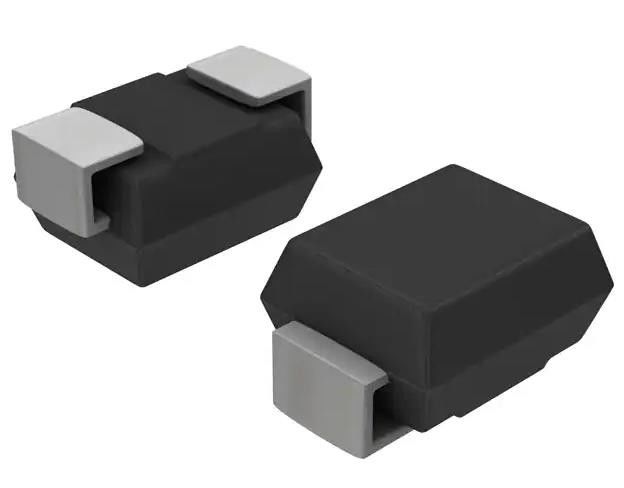

SZP6SMB36AT3G 49.9V 클램프 12A Ipp Tvs 다이오드 표면 마운트 SMB
스펙SZP6SMB36AT3G
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 리틀푸스 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 젠어 |
| 단방향 채널 | 1 |
| 전압 - 역 정지 (형) | 30.8V |
| 전압 - 분해 (분) | 34.2V |
| 전압 - 클램핑 (최대) @ Ipp | 49.9V |
| 전류 - 피크 펄스 (10/1000μs) | 12A |
| 전력 - 최고 펄스 | 600W |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | 540pF @ 1MHz |
| 작동 온도 | -65°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AA, SMB |
| 공급자의 장치 패키지 | 중소기업 |
| 기본 제품 번호 | P6SMB |
특징 SZP6SMB36AT3G
■ 제너 일시적 과전압 억제기
■ 작업 피크 역전압 범위 − 5.8 ~ 171 V (일방향), 9.4 ~ 70.1 V (동방향)
■ 표준 분사 전압 범위 - 6.45 ~ 210V 단방향, 10.5 ~ 86.1V 양방향
■ 최고 전력 − 600 W @ 1 ms
■ 인체 모델별로 ESD 등급 3 (> 16 kV)
■ 최대 클램프 전압 @ 최고 펄스 전류
■ 낮은 누출 < 5μA 10V 이상
■ 반응 시간은 일반적으로 < 1 ns
■ Pb-free는 2 차 레벨의 상호 연결이 Pb-free이고 최종 마무리 재료는 주황 ((Sn) 이다 (IPC/JEDEC J-STD609A.01)
■ SZ 전두엽은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC- Q101 자격 및 PPAP가 가능합니다.
도입SZP6SMB36AT3G
SZP6SMB 시리즈는 높은 전압, 높은 에너지 변동으로부터 전압에 민감한 구성 요소를 보호하기 위해 설계되었습니다.
환경 &수출 분류 SZP6SMB36AT3G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
