상세 정보 |
|||
| 종류: | 송수신기 | 규약: | LIN |
|---|---|---|---|
| 운전자들 / 수신기들의 번호: | 2/2 | 수신기 이력현상: | 50 mV |
| 자료 비율: | 20 킬로보우 | 전압 - 공급: | 4V ~ 36V |
| 작동 온도: | -40°C ~ 125°C(TA) | 장착형: | 표면 부착, 가용성 치맛살 |
| 하이 라이트: | TLIN1022DMTRQ1 통합 회로 칩,트랜시버 통합 회로 칩 |
||
제품 설명

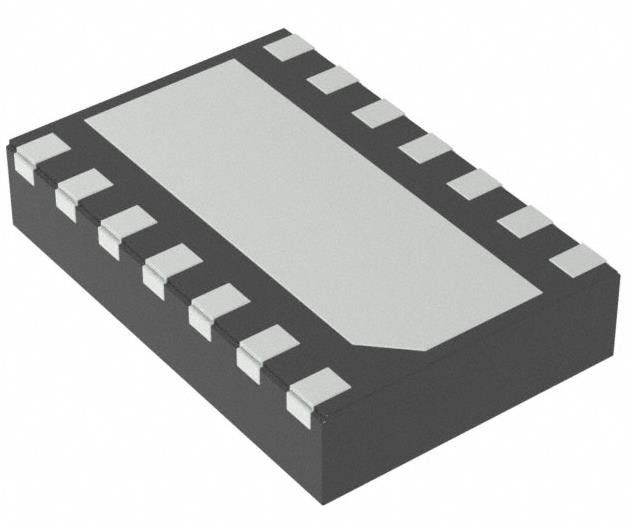

TLIN1022DMTRQ1 통합 회로 칩 2/2 트랜시버 LIN 14-VSON (4.5x3)
TLIN1022DMTRQ1의 사양
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 종류 | 송신기 |
| 조약 | LIN |
| 운전자/접수자 수 | 2/2 |
| 듀플렉스 | - |
| 수신기 히스테레시스 | 50mV |
| 데이터 비율 | 20kbps |
| 전압 - 공급 | 4V ~ 36V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 장착, 습기가 가능한 측면 |
| 패키지 / 케이스 | 14-VDFN 노출 패드 |
| 공급자의 장치 패키지 | 14-VSON (4.5x3) |
| 기본 제품 번호 | TLIN1022 |
특징TLIN1022DMTRQ1
• AEC-Q100 자동차용 자격
온도: 40°C ~ 125°C
HBM 인증 수준: ±8 kV
CDM 인증 수준: ±1.5kV
• LIN 2에 부합합니다.0LIN 21LIN 22, LIN 2.2 A 및 ISO/DIS 17987 ‧4.2 (SLLA491 참조)
• LIN에 대한 SAEJ2602 권장 관행에 부합합니다 (SLLA491 참조)
• 12V 배터리 응용 프로그램을 지원합니다
LIN는 최대 20kbps의 데이터 전송 속도를 제공합니다.
• 넓은 작동 범위
4V ~ 36V 공급 전압
±45V LIN 버스 결함 보호
• 잠자리 모드: 초저전류 소비는 다음으로부터 깨어나는 이벤트를 허용합니다.
LIN 버스
지역 주민들이 EN을 통해 각성
• 고장 없는 작동
• 보호 장치:
VSUP에서 전압 보호 아래
TXD 지배적인 시간 종료 보호 (DTO)
열 차단 보호
전원이 없는 노드 또는 지상 단속 시스템 수준에서 안전
• 향상 된 자동 광 검사 (AOI) 기능을 가진 SOIC (14) 패키지와 납 없는 VSON (14) 패키지로 제공됩니다.
신청서 의TLIN1022DMTRQ1
• 신체 전자 및 조명
• 하이브리드 전기 차량 및 동력 열차 시스템
• 인포테인먼트 및 클러스터
• 가전
환경 및 수출 분류TLIN1022DMTRQ1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
