상세 정보 |
|||
| 참고 유형: | 단락 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 1.24V | 전압 - 출력 (최대): | 18V |
| 전류 - 출력: | 15 마 | 용인성: | ±1% |
| 경향 - 음극: | 100µA | 작동 온도: | -40°C ~ 125°C(TA) |
| 하이 라이트: | TLV431AFTA 통합 회로 칩,SOT-23-3 통합 회로 칩 |
||
제품 설명

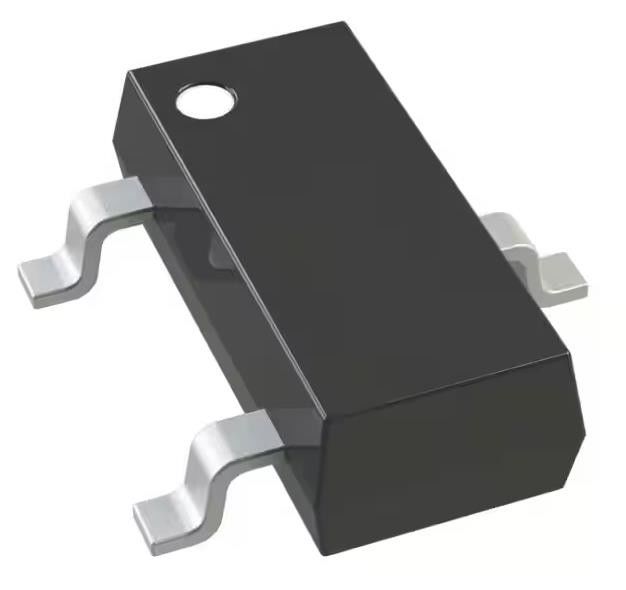

TLV431AFTA 셔트 전압 참조 IC 조절 1.24V 18 VV ± 1% 15mA SOT-23-3
스펙 TLV431AFTA
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 참조 | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 참조 유형 | 셔트 |
| 출력 유형 | 조정 가능 |
| 전압 - 출력 (분 / 고정) | 1.24V |
| 전압 - 출력 (최대) | 18V |
| 전류 - 출력 | 15mA |
| 용인성 | ± 1% |
| 온도 계수 | - |
| 소음 - 0.1Hz ~ 10Hz | - |
| 소음 - 10Hz ~ 10kHz | - |
| 전압 - 입력 | - |
| 전류 - 공급 | - |
| 전류 - 카토드 | 100μA |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TLV431 |
특징TLV431AFTA
* 저전압 작동 VREF = 1.24V
* 온도 범위 -40~+125°C
* +25°C의 기준 전압 허용량
- 0.2% TLV431T
- 0.5% TLV431B
- 1% TLV431A
* 전형적인 온도 변동
- 4mV (0°C ~ +70°C)
- 6mV (-40°C ~ +85°C)
- 11mV (-40°C ~ + 125°C)
* 80μA 최소 카토드 전류
* 0.25Ω 전형적인 출력 저항
* 조절 가능한 출력 전압 VREF 18V
* 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
* 알로겐 및 안티몬이 없습니다.
* 자동차 컴플라이언트 부품은 별도의 데이터 시트 (TLV431Q) 에서 사용할 수 있습니다.
의 적용TLV431AFTA
TLV431은 3단, 조절 가능한 셔트 조절기이며, 뛰어난 온도 안정성과 20mA까지 출력 전류 처리 능력을 제공합니다.출력 전압은 1 사이의 선택 전압으로 설정될 수 있습니다..24V 및 18V로 2개의 외부 분할 저항을 선택한다.
환경 및 수출 분류TLV431AFTA
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
