상세 정보 |
|||
| 내부 스위치: | 네 | 전압 - 고장: | 700V |
|---|---|---|---|
| 토폴로지: | 플라이백 | 듀티 싸이클: | 65% |
| 주파수 - 스위칭: | 132kHz | (와트)를 강화하세요: | 19W |
| 결함 예방: | 기온, 단락 회로 위에서, 전류 제한, 개방 루프 | 제어 기능: | EN |
| 하이 라이트: | TNY267PN 칩,8-PDIP-BIC 칩 |
||
제품 설명

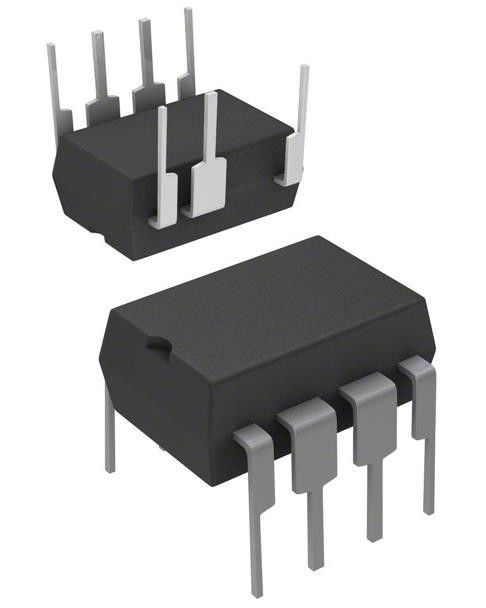

TNY267PN 변환기 오프라인 플라이백 토폴로지 132kHz 8-PDIP-B
스펙 TNY267PN
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| AC DC 변환기, 오프라인 스위치 | |
| Mfr | 전력 통합 |
| 시리즈 | 타이니 스위치®-II |
| 패키지 | 튜브 |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 출력 격리 | 고립된 |
| 내부 스위치 (s) | 네 |
| 전압 - 고장 | 700V |
| 토폴로지 | 플라이백 |
| 전압 - 공급 (Vcc/Vdd) | - |
| 작업 주기는 | 65% |
| 주파수 - 전환 | 132kHz |
| 전력 (와트) | 19W |
| 결함 보호 | 전류 제한, 오픈 루프, 과온, 단회로 |
| 제어 기능 | EN |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 패키지 / 케이스 | 8-DIP (0.300", 7.62mm), 7 리드 |
| 공급자의 장치 패키지 | 8-PDIP-B |
| 장착형 | 구멍을 통해 |
| 기본 제품 번호 | TNY267 |
특징TNY267PN
* 주파수 기동은 EMI (~ 10 dB) 를 극적으로 감소시킵니다.
* 132 kHz 작동은 트랜스포머 크기를 줄입니다.
의 적용TNY267PN
타이니 스위치-II는 700V 전력 MOSFET, 오시레이터, 고전압 스위치 전류 소스, 전류 제한 및 열 종료 회로를 단일 장치에 통합합니다.
환경 및 수출 분류TNY267PN
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
