상세 정보 |
|||
| 종류: | 제너 | 단방향 채널: | 1 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 30.8V | 전압 - 고장(최소): | 34.2V |
| 전압 - 립에 있는 클램핑 (맥스): | 49.9V | 전류 - 피크 펄스(10/1000µs): | 30.1A |
| 전력 - 피크 펄스: | 1500W (1.5kW) | 신청서: | 자동차 |
| 하이 라이트: | TPSMC36AHE3 / 9AT 통합 회로 칩,표면은 집적 회로 칩을 탑재합니다 |
||
제품 설명

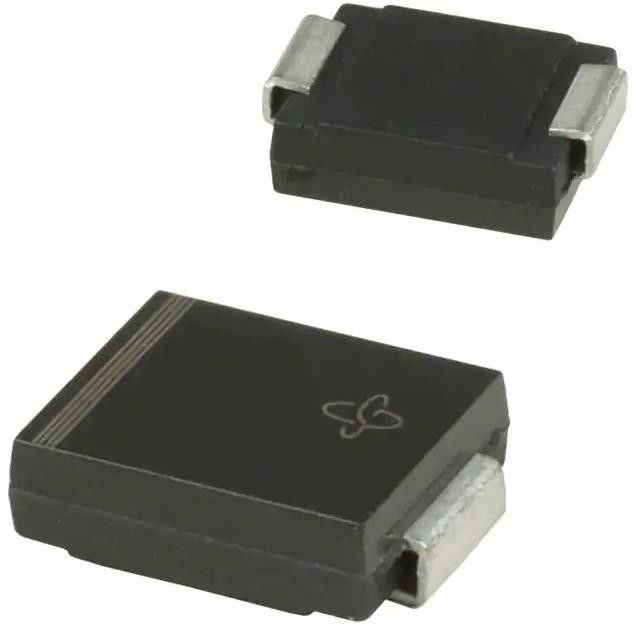

TPSMC36AHE3 / 9AT 49.9V 클램프 30.1A Ipp Tvs 다이오드 표면 마운트 DO-214AB (SMCJ)
스펙 TPSMC36AHE3/9AT
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 비샤이 일반 반도체 - 다이오드 부문 |
| 시리즈 | 자동차, AEC-Q101, PAR® |
| 패키지 | 테이프 & 롤 (TR) |
| 종류 | 젠어 |
| 단방향 채널 | 1 |
| 전압 - 역 정지 (형) | 30.8V |
| 전압 - 분해 (분) | 34.2V |
| 전압 - 클램핑 (최대) @ Ipp | 49.9V |
| 전류 - 피크 펄스 (10/1000μs) | 30.1A |
| 전력 - 최고 펄스 | 1500W (1.5kW) |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | - |
| 작동 온도 | -65°C ~ 185°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AB, SMC |
| 공급자의 장치 패키지 | DO-214AB (SMCJ) |
| 기본 제품 번호 | TPSMC36 |
특징TPSMC36AHE3/9AT
• 합동 패시베이션 최적화 설계 패시베이트 안이스트로프 직렬기 기술
• TJ = 185 °C 능력 높은 신뢰성 및 자동차 요구 사항에 적합
• 단방향 극성만 사용 가능
• 1500W 최고 펄스 전력 능력 10/1000 μs 파형
• 우수한 클램핑 능력
• 매우 빠른 반응 시간
• 낮은 증폭 저항력
J-STD-020에 따라 MSL 레벨 1을 충족합니다. LF 최대 최고 260 °C
• AEC-Q101 자격증 사용 가능
- 자동차 주문 코드: 기본 P/NHE3 또는 P/NHM3
의 적용TPSMC36AHE3/9AT
* 사건: SMC (DO-214AB)
* 폼링 화합물은 UL 94 V-0 연화성 등급을 충족합니다.
* P/NHE3_X 기반 - RoHS 준수 및 AEC-Q101 자격
* 베이스 P/NHM3_X - 할로겐이 없고 RoHS에 적합하며 AEC-Q101 자격을 갖습니다 (?? _X?? 는 개정 코드를 나타냅니다. 예를 들어 A, B, ...)
* 터미널: J-STD-002 및 JESD 22-B102 HE3 및 HM3 후자는 JESD 201 클래스 2 콧수염 테스트를 충족합니다
* 양극성: 컬러 밴드는 카토드 끝을 나타냅니다
환경 및 수출 분류TPSMC36AHE3/9AT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
