상세 정보 |
|||
| 다이오드 구조: | 1 쌍 공통 캐소드 | 기술: | 숏트키 |
|---|---|---|---|
| 전압 - DC 반대 (Vr) (맥스): | 200 Ｖ | 경향 - (다이오드마다) 평균 정류된 (Io): | 15A |
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 1.1 V @ 15 A | 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) |
| 경향 - Vr에 있는 역누출: | 200V에서 160μA | 작동 온도 - 결합: | -40' Ｃ ~ 150' Ｃ |
| 하이 라이트: | V30200C,TO 220 3 |
||
제품 설명

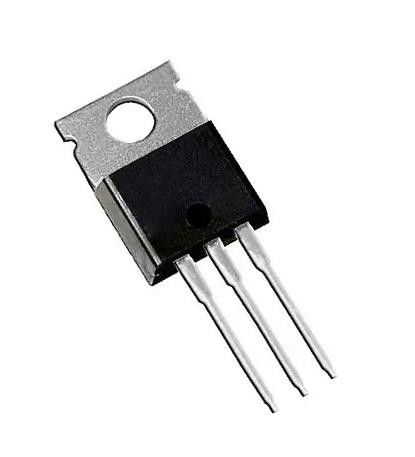

V30200C 다이오드 배열 1 쌍 공통 카토드 200 V 15A 구멍을 통해 TO-220-3
스펙 V30200C
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 다이오드 | |
| 정제기 | |
| 다이오드 배열 | |
| Mfr | 비샤이 일반 반도체 - 다이오드 부문 |
| 시리즈 | TMBS® |
| 패키지 | 튜브 |
| 제품 상태 | 액티브 |
| 다이오드 구성 | 1 쌍의 공통 음극 |
| 기술 | 스코트키 |
| 전압 - DC 역전 (Vr) (최대) | 200V |
| 전류 - 평균 수정 (Io) (디오드당) | 15A |
| 전압 - 앞으로 (Vf) (최대) | 1.1 V @ 15 A |
| 속도 | 빠른 회복 = < 500ns, > 200mA (Io) |
| 전류 - 역 누출 @ Vr | 160μA @ 200V |
| 작동 온도 - 접점 | -40°C ~ 150°C |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | TO-220-3 |
| 공급자의 장치 패키지 | TO-220-3 |
| 기본 제품 번호 | V30200 |
특징V30200C
• 트렌치 MOS 쇼트키 기술
• 전압 하락, 전력 손실
• 높은 효율성
• 열 저항 이 낮다
• J-STD-020에 따라 MSL 레벨 1을 충족합니다. LF 최대 최고 245 °C (TO-263AB 패키지)
• JESD 22-B106 (TO-220AB, ITO-220AB 및 TO-262AA 패키지) 당 최대 275 °C, 10 s의 용접 욕조 온도
의 적용V30200C
고주파 변환기, 스위치 전원 공급 장치, 자유 휠 다이오드, OR 다이오드, DC/DC 변환기 및 역전지 보호에 사용된다.
환경 및 수출 분류V30200C
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
