상세 정보 |
|||
| 스위치 유형: | 범용 | 출력의 수: | 1 |
|---|---|---|---|
| 비율 - 입력:출력: | 0.042361111 | 출력 구성: | 높은 쪽 |
| 출력 유형: | 엔-채널 | 인터페이스: | ON |
| 전압 - 부하: | 4V ~ 28V | 전압 - 공급 (Vcc/Vdd): | 요구되지 않습니다 |
| 하이 라이트: | VN7004CHTR 통합 회로 칩,80A 통합 회로 칩 |
||
제품 설명

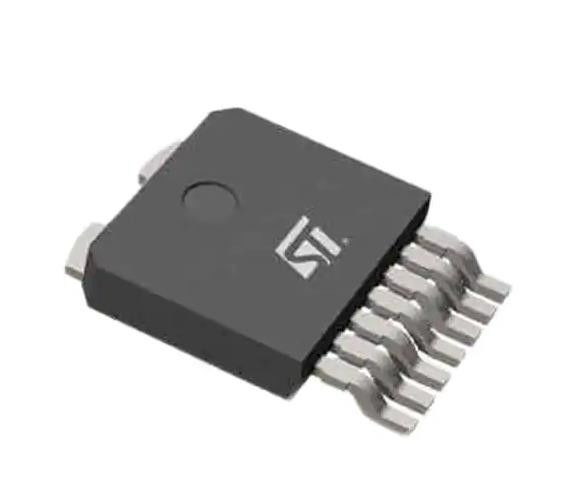

VN7004CHTR 전원 스위치/ 드라이버 1:1 N 채널 80A OctaPAK 7+1
스펙 VN7004CHTR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | STM이크로전자 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 4V ~ 28V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 80A |
| Rds ON (형) | 4mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | - |
| 결함 보호 | 전류 제한 (정형), 개방형 부하 감지, 온도 이상, 전압 이상, UVLO |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | OctaPAK 7+1 |
| 패키지 / 케이스 | OctaPAK (7 리드 + 탭) |
| 기본 제품 번호 | VN7004 |
특징VN7004CHTR
* AEC-Q100 자격
* 일반
- 단 채널 스마트 하이스 사이드 드라이버와 CurrentSense 아날로그 피드백
- 매우 낮은 대기 전류
- 3.0V 및 5V CMOS 출력과 호환
* 진단 기능
- 과부하 및 지상 단 (전력 제한) 표시
- 열 차단 표시
- 오프 상태의 오픈 로드 검출
- VCC 검출으로 출력 단축
- 감각을 활성화 / 비활성화
* 보호
- 저전압 차단
- 초전압 클램프
- 로드 전류 제한
의 적용VN7004CHTR
특히 자동차 스마트 전력 분배, 플러그, 난방 시스템, DC 모터, 릴레이 교체 및 고전력 저항 및 인덕티브 액추에이터에 사용됩니다.
환경 및 수출 분류VN7004CHTR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
