상세 정보 |
|||
| 스위치 유형: | 범용 | 출력의 수: | 1 |
|---|---|---|---|
| 비율 - 입력:출력: | 0.042361111 | 출력 유형: | 엔-채널 |
| 인터페이스: | ON | 전압 - 부하: | 4.5V ~ 28V |
| (Typ) 위의 Rds: | 25m옴 | 경향 - 출력 (맥스): | 33A |
| 하이 라이트: | VND5E025AYTR-E 통합 회로 칩,SSO-36 통합 회로 칩 |
||
제품 설명

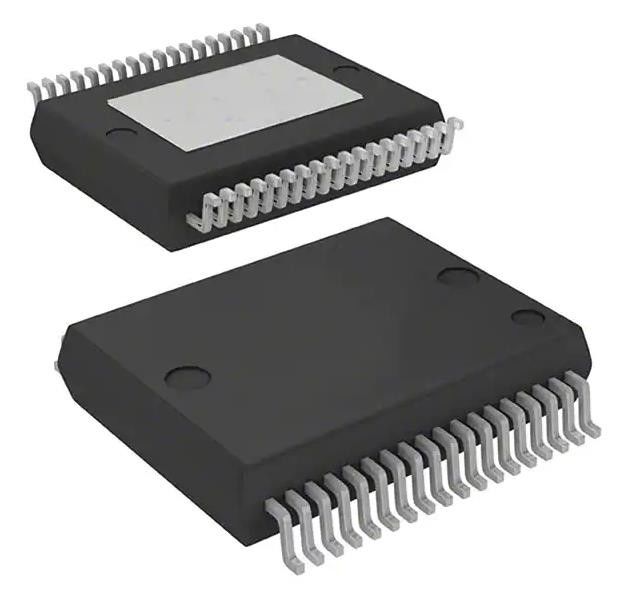

VND5E025AYTR-E 전원 스위치/드라이버 1:1 N 채널 33A PowerSSO-36
스펙 VND5E025AYTR-E
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | STM이크로전자 |
| 시리즈 | 자동차, AEC-Q100, VIPOWERTM |
| 패키지 | 테이프 & 롤 (TR) |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 2 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 4.5V ~ 28V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 33A |
| Rds ON (형) | 25mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 자동 재시작 |
| 결함 보호 | 전류 제한 (결정), 온도 이상, 전압 이상 |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 파워SSO-36 |
| 패키지 / 케이스 | 36-PowerFSOP (0.295", 7.50mm 너비) |
| 기본 제품 번호 | VND5E025 |
특징VND5E025AYTR-E
■ 일반
매우 낮은 대기 전류
3V CMOS 호환성 입력
최적화된 전자기 방출
매우 낮은 전자기 감수성
유럽 지침 2002/95/EC의 준수
매우 낮은 전류 감지 누출
■ 진단 기능
부하 전류의 비율 감각
✅ 오프 상태의 오픈 로드 감지
현재 감각을 비활성화
열 차단 표시
VCC 검출으로 출력 단축
부하 과잉 및 지상 단거리 (전력 제한) 표시
■ 보호
전압 하부 차단
전압 이상 클램프
부하 전류 제한
빠른 열변의 자기 제한
- 지형 손실 및 VCC 손실에 대한 보호
자동 시작으로 온도 이상 종료 (열성 종료)
전력 MOSFET의 자동 스위치로 역전지 보호
전기 정전 충전 보호
의 적용VND5E025AYTR-E
■ 모든 종류의 저항, 인덕티브 및 용량 부하
환경 및 수출 분류VND5E025AYTR-E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
