상세 정보 |
|||
| 비트의 숫자: | 14 | 샘플링률 (초당): | 1m |
|---|---|---|---|
| 입력 횟수: | 2 | 입력 유형: | 의사 차동, 단일은 끝났습니다 |
| 데이터 인터페이스: | SPI, DSP | 구성: | MUX-S/H-ADC |
| 비율 - 한손 또는 습기손 및 열손 위험 :ADC: | 1:01 | Ａ／Ｄ 컨버터의 수: | 1 |
제품 설명

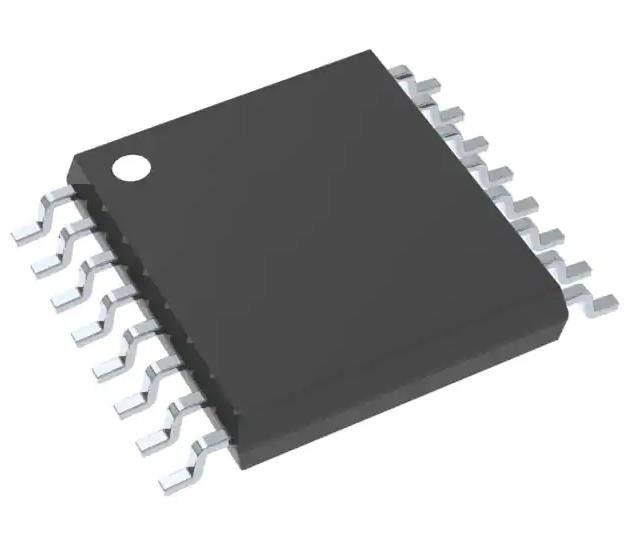

ADS7280IPW 14비트 아날로그에서 디지털 변환기 2 입력 1 SAR 16-TSSOP
스펙 ADS7280IPW
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 아날로그에서 디지털 변환기 (ADC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 액티브 |
| 비트 수 | 14 |
| 샘플링 속도 (초당) | 1M |
| 입력값 수 | 2 |
| 입력 타입 | 유사차별, 단결 |
| 데이터 인터페이스 | SPI, DSP |
| 구성 | MUX-S/H-ADC |
| 비율 - S/H:ADC | 1:01 |
| A/D 변환기 수 | 1 |
| 건축물 | SAR |
| 참조 유형 | 외관 |
| 전압 - 공급, 아날로그 | 5V |
| 전압 - 공급, 디지털 | 1.65V ~ 5.5V |
| 특징 | - |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | ADS7280 |
특징 ADS7280IPW
* 2.7V에서 5.5V 아날로그 공급, 저전력:
- 13.7mW (1MHz, +VA = 3V, +VBD = 1.8V)
* 1MHz 샘플링 속도 3V s +VA S 5.5V,900kHz 샘플링 속도 2.7V S +VA S 3V
* 우수한 DC 성능:
- +0.4LSB 타입,土1.0LSB 맥스 INL
- +0.4LSB 타입,土1.0LSB 맥스 DNL
- +0.8mV 최대 오프셋 오류 3Vl
- +1.25mV 최대 오프셋 오류 5V
* f = 10kHz에서 85.9dB SNR로 뛰어난 AC 성능1050.3dB SFDR, 100.1dB THD
* 내장 변환 시계 (CCLK)
* 1.65V에서 5.5V IO 공급:
- SPITM/DSP 호환되는 일련 인터페이스
- SCLK 최대 50MHz
* 포괄적인 전원 다운 모드:
- 심층 파워 다운
- 냅 파워다운
- 자동 잠자리 전원 종료
유니폴어 입력 범위: 0V ~ VREF
* 소프트웨어 재설정
* 글로벌 CONVST (CS에서 독립)
* 프로그래밍 가능한 상태/극성 EOC/INT
* 4 * 4 QFN-16 및 TSSOP-16 패키지
* 멀티 칩 데이지 체인 모드
* 프로그래밍 가능한 TAG 비트 출력
* 자동/수동 채널 선택 모드 (ADS7280)
의 적용 ADS7280IPW
* 통신
* 변환기 인터페이스
* 의료기기
* 마그네토미터
* 산업 프로세스 제어
* 데이터 획득 시스템
* 자동 테스트 장비
환경 &수출 분류 ADS7280IPW
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
