상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 1 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 32mA, 32mA | 전압 - 공급: | 1.8V ~ 5.5V |
| 작동 온도: | -40°C ~ 125°C(TA) | 패키지 / 케이스: | 5-TSSOP, SC-70-5, SOT-353 |
제품 설명

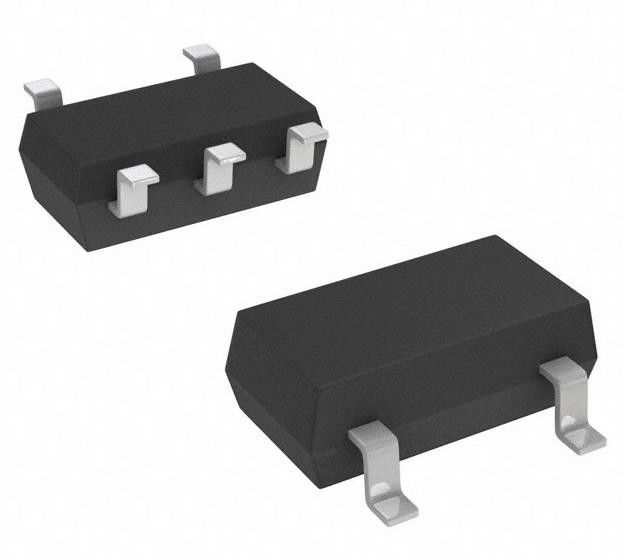

TC7SZ125FU,LJ(CT반전되지 않는 1개 요소 1개 요소 당 1비트 3-상태 출력 5-SSOP
스펙 TC7SZ125FU,LJ(CT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | TC7SZ |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 전압 - 공급 | 1.8V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자의 장치 패키지 | 5-SSOP |
| 기본 제품 번호 | TC7SZ125 |
특징 RC0603FR-07169KL
(1) AEC-Q100 (Rev. H) (1번 참고)
(2) 넓은 작동 온도 범위: Topr = -40 ~ 125 (참고 2)
(3) 높은 출력 전류: VCC = 3.0 V에서 ±24 mA (min)
(4) 초고속 작동: tpd = 2.6 ns (보통) VCC = 5.0 V, C L = 50 pF
(5) 작동 전압 범위: VCC = 1.65 ~ 5.5V
(6) 5.5V 용량 출력
(7) 5.5V 전력 차단 출력
(8) 3.3V VCC에서 작동할 때 TC74LCX 시리즈의 성능과 일치합니다.
의 적용 TC7SZ125FU,LJ(CT
3 상태 출력 버스 버퍼
환경 &수출 분류 TC7SZ125FU,LJ(CT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
