상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 구성: | (이원적인) 2 엔-채널 |
|---|---|---|---|
| FET 특징: | 논리 레벨 게이츠 | 소스 전압 (프즈스)에 고갈되세요: | 30V |
| 전류 - 연속 드레인(Id) @ 25°C: | 6A, 8.5A | Id, 브그스에 있는 (맥스) 위의 Rds: | 20mOhm @ 6A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 3V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10nC @ 10V |
제품 설명

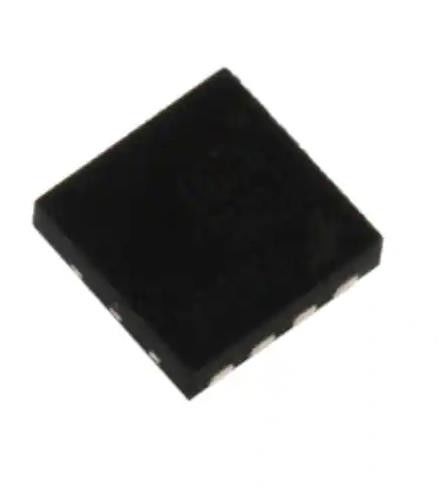

FDMC8200s 모스페트 어레이 30V 6A, 8.5A 700mW, 1W 표면 마운트 8-파워33 (3x3)
스펙 FDMC8200s
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| FET, MOSFET 배열 | |
| Mfr | 반 |
| 시리즈 | 파워트렌치® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기술 | MOSFET (금속산화물) |
| 구성 | 2N 채널 (두중 채널) |
| FET 특징 | 논리 레벨 게이트 |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 6A, 8.5A |
| Rds ON (Max) @ Id, Vgs | 20mOhm @ 6A, 10V |
| Vgs(th) (최대) @ Id | 3V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 10nC @ 10V |
| 입력 용량 (Ciss) (Max) @ Vds | 660pF @ 15V |
| 전력 - 최대 | 700mW, 1W |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerWDFN |
| 공급자의 장치 패키지 | 8-Power33 (3x3) |
| 기본 제품 번호 | FDMC82 |
특징 FDMC8200s
• Q1: N-채널
* 최대 rDS (동) = 20m VGS = 10 V, ID = 6 A
* 최대 rDS (동) = 32m VGS = 4.5V, ID = 5A
• Q2: N-채널
* 최대 rDS (동) = 10m VGS = 10 V, ID = 8.5 A
* 최대 rDS (동) = VGS = 4.5 V, ID = 7.2 A에서 13.5 m
• 이 장치는 Pb-Free, Halogen Free이며 RoHS를 준수합니다.
의 적용 FDMC8200s
• 모바일 컴퓨팅
• 모바일 인터넷 장치
• 일반 목적 로딩 포인트
환경 &수출 분류 FDMC8200s
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
