상세 정보 |
|||
| 비트의 숫자: | 16 | 샘플링률 (초당): | 100K |
|---|---|---|---|
| 입력 횟수: | 1 | 입력 유형: | 종결한 단일 |
| 데이터 인터페이스: | 대비 | 구성: | S/H-ADC |
| 비율 - 한손 또는 습기손 및 열손 위험 :ADC: | 1:01 | Ａ／Ｄ 컨버터의 수: | 1 |
제품 설명

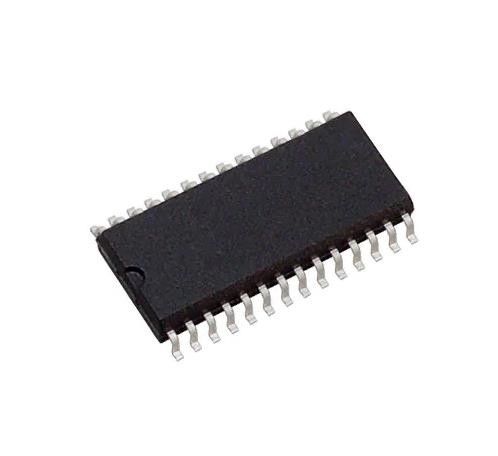

ADS7805U 16비트 아날로그에서 디지털 변환기 1 입력 1 SAR 28-SOIC
스펙 ADS7805U
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 아날로그에서 디지털 변환기 (ADC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 비트 수 | 16 |
| 샘플링 속도 (초당) | 10만원 |
| 입력값 수 | 1 |
| 입력 타입 | 단 한 종말 |
| 데이터 인터페이스 | 병렬 |
| 구성 | S/H-ADC |
| 비율 - S/H:ADC | 1:01 |
| A/D 변환기 수 | 1 |
| 건축물 | SAR |
| 참조 유형 | 외부, 내부 |
| 전압 - 공급, 아날로그 | 5V |
| 전압 - 공급, 디지털 | 5V |
| 특징 | - |
| 작동 온도 | -25°C ~ 85°C |
| 패키지 / 케이스 | 28-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 28-SOIC |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | ADS7805 |
특징 ADS7805U
● 100kHz 분 샘플링 속도
● 표준 ±10V 입력 범위
● 20kHz 입력과 함께 86dB min SINAD
● ±3.0 LSB 최대 INL
● DNL: 16비트
● 단일 +5V 공급 운영
● 12비트 ADS7804와 PIN 호환
● 내부 또는 외부 참조 를 사용 한다
● 전체 평행 데이터 출력
● 100mW 최대 전력 분산
● 0.3" DIP-28 및 SO-28
의 적용 ADS7805U
ADS7805는 최첨단 CMOS 구조를 사용하는 완전한 16비트 샘플링, 아날로그-디지털 (A/D) 변환기입니다.샘플 및 홀드 (S/H) 로 A/D 변환기, 참조, 시계, 마이크로프로세서 사용 인터페이스, 3 상태 출력 드라이버.
환경 &수출 분류 ADS7805U
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
