상세 정보 |
|||
| 출력 구성: | 긍정적이고 부정적입니다 (듀얼 철도) | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 출력의 수: | 2 | 전압 - 입력 (민): | 2.7V |
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 3.2V, -2V |
| 전압 - 출력 (최대): | 15V, -15V | 전류 - 출력: | 700mA(스위치) |
| 주파수 - 스위칭: | 1.38MHz | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

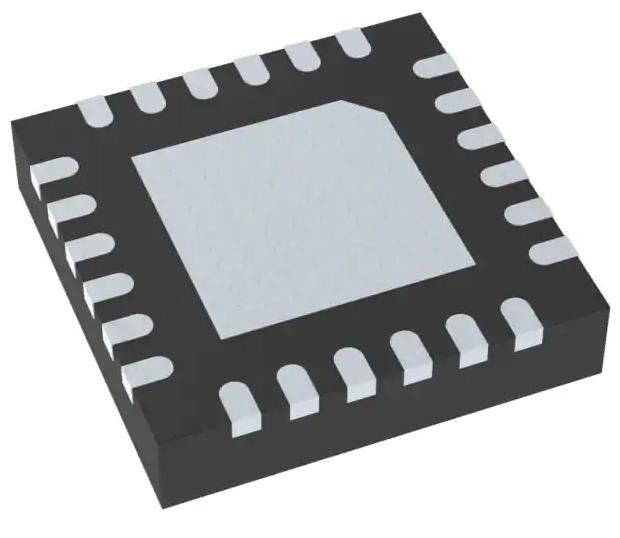

TPS65130RGER Buck-Boost 스위칭 조절기 IC 듀얼 레일 조절 3.2V, -2V 2
스펙 TPS65130RGER
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 단계, 단계/ 단계 아래로 |
| 출력 구성 | 양성 및 음성 (두 배열) |
| 토폴로지 | 부스트, 벅-부스트 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 2 |
| 전압 - 입력 (분) | 2.7V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 3.2V, -2V |
| 전압 - 출력 (최대) | 15V, -15V |
| 전류 - 출력 | 700mA (스위치) |
| 주파수 - 전환 | 1.38MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-VQFN (4x4) |
| 기본 제품 번호 | TPS65130 |
특징 TPS65130RGER
• 입력 전압 범위: 2.7-V ~ 5.5-V
• VPOS 긍정적 인 부스 변환기 출력
정렬 가능한 출력: 최대 15V
2개의 스위치 전류 제한 옵션: 0.8A와 2A
전환 효율: 최대 89%
• VNEG 부정적 역전형 버크 부스트 변환기 출력
조절 가능한 출력: 15V까지
2개의 스위치 전류 제한 옵션: 0.8A와 2A
전환 효율: 최대 81%
• 외부 P 채널 FET에 대한 제어 출력은 배터리에서 완전한 단절을 지원합니다.
• 1μA 정전류
• 유연한 출력 순서를 위한 개별 활성화 입력
• 보호 장치
VPOS 및 VNEG에서 과전압 보호
입력 저전압 잠금
열 차단 보호
4mm × 4mm VQFN-24 패키지 (RGE)
의 적용 TPS65130RGER
• LCD 및 AMOLED 디스플레이 (약 4"에서 17"
개인용 전자제품 (노트북, 모니터, 게임)
건물 자동화 (엘리베이터, 온도 조절기)
건강, 체력, EPOS, 산업 HMI, 테스트 & 측정
• 일반용 스플릿 레일 공급
T&M, 데이터 수집, DAC, ADC
차분 오디오 PA 공급
공장 자동화 및 제어 입력 및 출력 모듈
이차적인 OPAMP 및 비교 공급
환경 &수출 분류 TPS65130RGER
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
