상세 정보 |
|||
| 주도 구성: | 하프-브리지 | 채널형: | 3-단계 |
|---|---|---|---|
| 운전자들의 번호: | 6 | 게이트 타입: | IGBT, 엔-채널 MOSFET |
| 전압 - 공급: | 10V ~ 20V | 로직 전압 - VIL, VIH: | 0.8V, 2.5V |
| 전류 - 피크 출력 (원천, 싱크): | 200mA, 350mA | 입력 유형: | 뒤집기 |
| 높은 쪽 전압 - 맥스 (띄우기): | 600 Ｖ | 상승 / 강하 시간 (Typ): | 125 나노 초, 50 나노 초 |
제품 설명

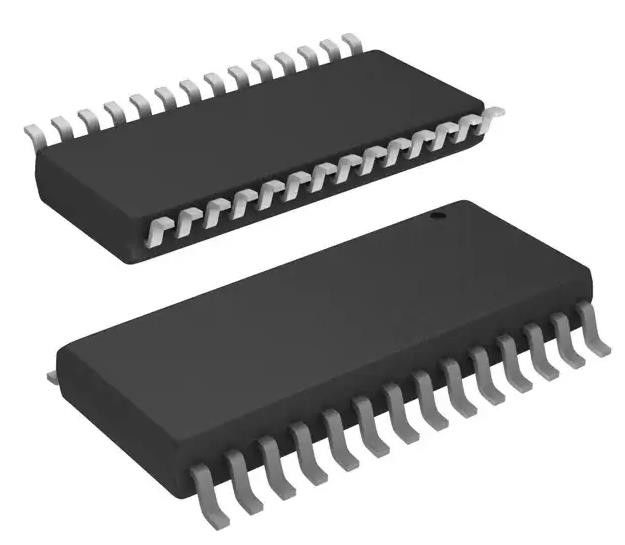

IRS2336DSTRPBF 반 브리지 게이트 드라이버 IC 인버팅 28-SOIC
스펙IRS2336DSTRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| Digi-Key 프로그램 가능 | 확인되지 않았습니다. |
| 구동 구성 | 반대교 |
| 채널 유형 | 3단계 |
| 운전자 수 | 6 |
| 게이트 타입 | IGBT, N 채널 MOSFET |
| 전압 - 공급 | 10V ~ 20V |
| 논리 전압 - VIL, HIV | 0.8V, 2.5V |
| 전류 - 최고출력 (원, 싱크) | 200mA, 350mA |
| 입력 타입 | 반전 |
| 높은 측면 전압 - 최대 (부트스트랩) | 600V |
| 상승 / 하락 시간 (형) | 125nm, 50nm |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 28-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 28-SOIC |
| 기본 제품 번호 | IRS2336 |
특징 IRS2336DSTRPBF
* 최대 6개의 IGBT/MOSFET 전원 장치까지 구동합니다
* 채널당 20V까지의 게이트 드라이브 공급
* 통합 부트스트랩 기능 (IRS2336))
* 과전류 보호
* 초온도 종료 입력
* 고급 입력 필터
* 통합 정지 보호
* 샷 트러스 (횡도전) 보호
* VCC와 VBS의 저전압 잠금
* 입력 및 오류 보고를 활성화 / 비활성화
* 조절 가능한 고장 없는 타이밍
* 논리와 힘의 근거를 분리합니다
* 3.3V 입력 논리 호환
* 음변전압을 허용합니다.
* 부트스트랩 전원 공급 장치로 사용하도록 설계되었습니다
* 모든 채널에 대한 일치 된 전파 지연
* -40°C ~ 125°C 작동 범위
* RoHS 준수
* 납 없는
의 적용 IRS2336DSTRPBF
* 기기 모터 드라이브
* 세르보 드라이브
* 마이크로 인버터 드라이브
* 일반용 3단계 인버터
환경 &수출 분류 IRS2336DSTRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
