상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 25 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 100A (Ta) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 0.59m옴 @ 50A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250μA에서 1.9V | 250μA에서 1.9V: | 10 Ｖ에 있는 250 nC |
제품 설명

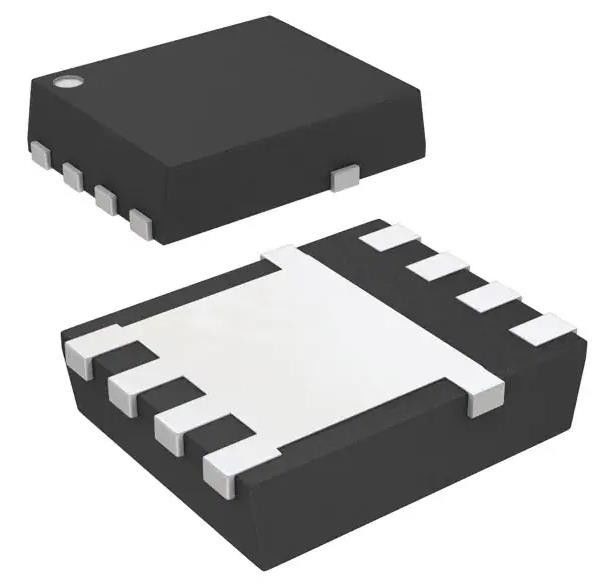

CSD16570Q5B N 채널 25V 100A 3.2W 195W (Tc) 표면 마운트 8-VSON-CLIP (5x6)
스펙 CSD16570Q5B
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 넥스페트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 25V |
| 전류 - 연속 배수 (Id) @ 25°C | 100A (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 0.59mOhm @ 50A, 10V |
| Vgs(th) (최대) @ Id | 1.9V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 250nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 14000pF @ 12V |
| FET 특징 | - |
| 전력 분산 (최대) | 3.2W (Ta), 195W (Tc) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-VSON-CLIP (5x6) |
| 패키지 / 케이스 | 8-PowerTDFN |
| 기본 제품 번호 | CSD16570 |
특징 CSD16570Q5B
• 매우 낮은 저항력
• 낮은 Qg 및 Qgd
• 열 저항 이 낮다
• 계곡 등급
• Pb 무료 터미널 플래팅
• RoHS 준수
• 알로겐 없는 것
• SON 5mm × 6mm 플라스틱 패키지
의 적용 CSD16570Q5B
• ORing 및 Hot Swap 응용 프로그램
환경 &수출 분류 CSD16570Q5B
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
